1V5KE10CA参数规格_中文资料_数据手册PDF

1V5KE10CA概述

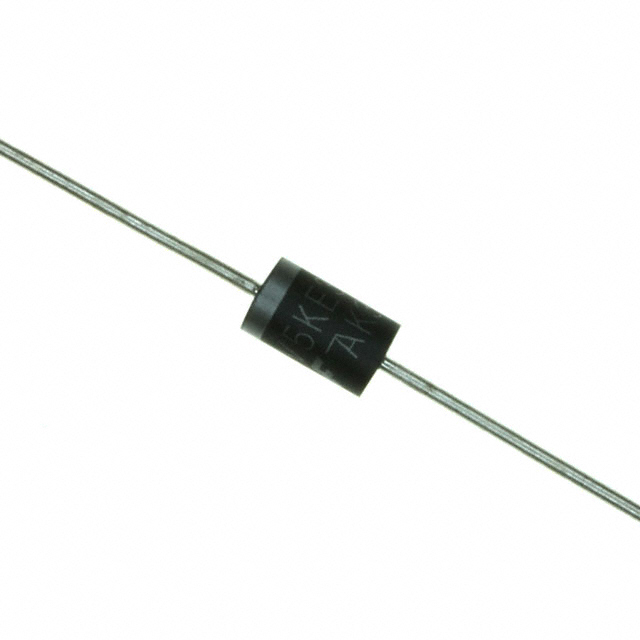

FAIRCHILD SEMICONDUCTOR 1V5KE10CA TVS二极管, TVS, 1.5KE Series, 双向, 8.55 V, 14.5 V, DO-201AE, 2 引脚

The is a Transient Voltage Suppressor Diode offers 1500W peak pulse power capability at 1ms. It has fast response time typically <1ps from 0V to BV for unidirectional and 5ns for bidirectional.

.: Glass-passivated junction

.: Excellent clamping capability

.: Low incremental surge resistance

.: 1µA IR above 10V

.: -55 to 175°C Operating junction temperature

1V5KE10CA中文资料参数规格

技术参数

额定电压DC 10.0 V

工作电压 8.55 V

额定功率 1.50 kW

击穿电压 9.50 V

电路数 1

针脚数 2

耗散功率 1.5 kW

钳位电压 14.5 V

最大反向电压（Vrrm） 8.55V

测试电流 1 mA

最大反向击穿电压 10.5 V

脉冲峰值功率 1500 W

最小反向击穿电压 9.5 V

击穿电压 9.5 V

工作温度Max 175 ℃

工作温度Min -55 ℃

封装参数

安装方式 Through Hole

引脚数 2

封装 DO-201AE

外形尺寸

长度 9.5 mm

高度 9.5 mm

直径 5.33 mm

封装 DO-201AE

物理参数

工作温度 -55℃ ~ 175℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

在线购买1V5KE10CA

型号： 1V5KE10CA

制造商： Fairchild 飞兆/仙童

描述：FAIRCHILD SEMICONDUCTOR 1V5KE10CA TVS二极管, TVS, 1.5KE Series, 双向, 8.55 V, 14.5 V, DO-201AE, 2 引脚

立即咨询

替代型号1V5KE10CA

型号/品牌	代替类型	替代型号对比
1V5KE10CA Fairchild 飞兆/仙童	当前型号	当前型号
1V5KE10A 台湾半导体	类似代替	1V5KE10CA和1V5KE10A的区别
1.5KE10CA 力特	功能相似	1V5KE10CA和1.5KE10CA的区别
