1729144概述

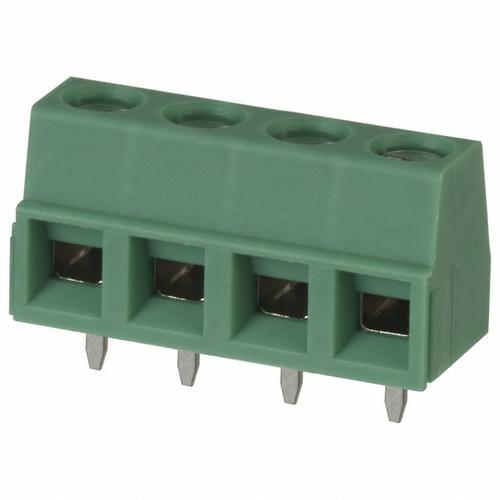

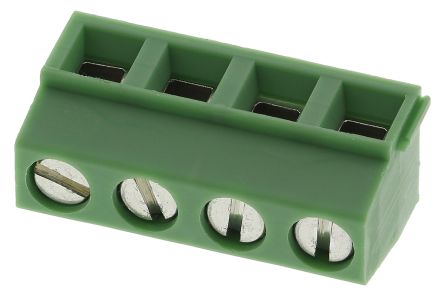

PHOENIX CONTACT  1729144  线至板接线端子, 4 路, 250 V, 13.5 A, 26 AWG, 16 AWG, 1.5 mm²

Contact COMBICON MKDSN 5.08mm 薄型印刷电路板端子块

Professional range of Phoenix Contact MKDSN Series 5.08 mm pitch terminal blocks offering various different positions

Various positions available

5.08 mm pitch

Colour: Green


得捷:
TERM BLK 4P SIDE ENT 5.08MM PCB


欧时:
Phoenix Contact 1729144 COMBICON MKDSN 系列 5.08mm 节距 4 路 直向 印刷电路板接线端子块, 通孔


贸泽:
固定接线端子 4P 5.08mm 90DEG


e络盟:
线至板接线端子, 5.08 mm, 4 路, 26 AWG, 16 AWG, 1.5 mm², 螺丝


艾睿:
Phoenix Contact&s;s pc terminal block 1729144 PCB terminal block will ensure strong connections between circuits. Its pitch is 5.08 mm. It has a maximum voltage rating of 250 V. It has a straight body orientation. This is a 1-row connector. 1729144 is housed in polyamide. This device has a maximum current rating of 13.5 A. Its wire is 16-26 AWG. It uses the solder termination method. This product is 20.32 mm long, 10 mm tall and 8.1 mm deep.


Allied Electronics:
Block; Terminal; 13.5 A; 250 V; 5.08 mm; 26 to 16 AWG; 4; Screw; Solder; 4 kV


Verical:
Conn PC Terminal Block 4 POS 5.08mm Solder ST Thru-Hole 13.5A Cardboard


Newark:
# PHOENIX CONTACT  1729144  Wire-To-Board Terminal Block, 5.08 mm, 4 Positions, 26 AWG, 16 AWG, 1.5 mm², Screw


MASTER:
PCB terminal block - nominal current: 13.5 A - rated voltage III/2: 400 V - nominal cross section: 1.5 mm² - pitch: 5.08 mm - number of positions: 4 - connection method: Screw connection with tension sleeve - mounting: Wave soldering - conductor/PCB connection direction: 0 ° - color: green - Pin layout: Linear pinning - Solder pin [P]: 3.5 mm


Online Components:
Conn PC Terminal Block 4 POS 5.08mm Solder ST Thru-Hole 13.5A


Electro Sonic:
PCB terminal block - nominal current: 13.5 A - rated voltage III/2: 400 V - nominal cross section: 1.5 mm² ...


1729144中文资料参数规格
技术参数

触点数 4

线规 14AWG ~ 30AWG

额定电压AC 250 V

额定电流 13.5 A

排数 1

电路数 4

易燃性等级 UL 94 V-0

针脚数 4

额定电流Max 13.5 A

额定电压Max 400 V

额定电压 250 V

工作电压Max 400 V

封装参数

安装方式 Through Hole

封装 -

引脚间距 5.08 mm

外形尺寸

长度 20.32 mm

宽度 8.1 mm

高度 10 mm

封装 -

引脚间距 5.08 mm

物理参数

外壳颜色 Green

颜色 Green

触点材质 Copper Alloy

绝缘材质 Nylon

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Bulk

制造应用 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

HTS代码 8536904000

数据手册

1729144引脚图与封装图

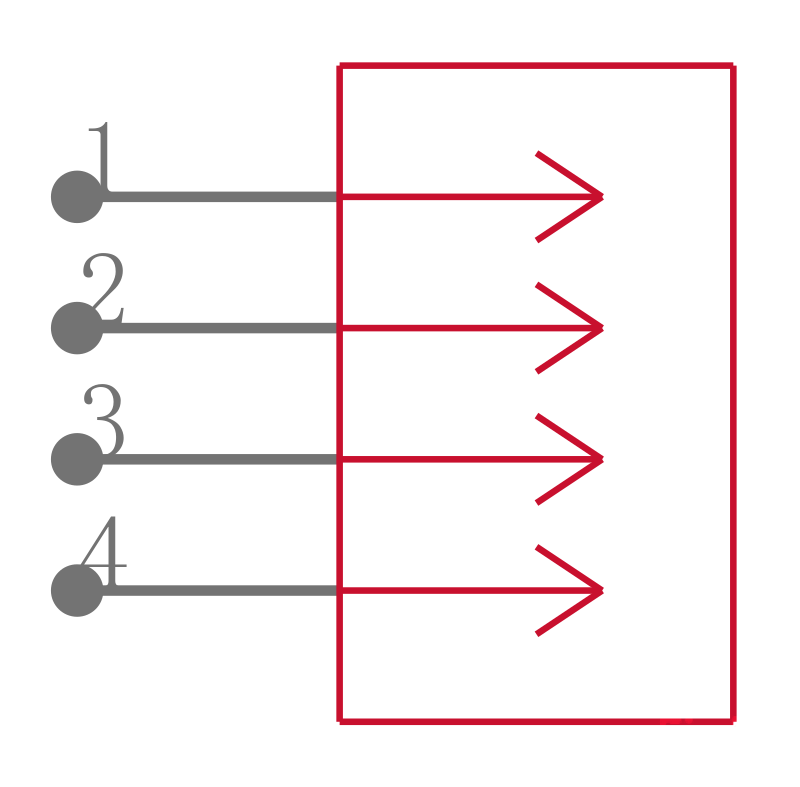

1729144引脚图
1729144封装图

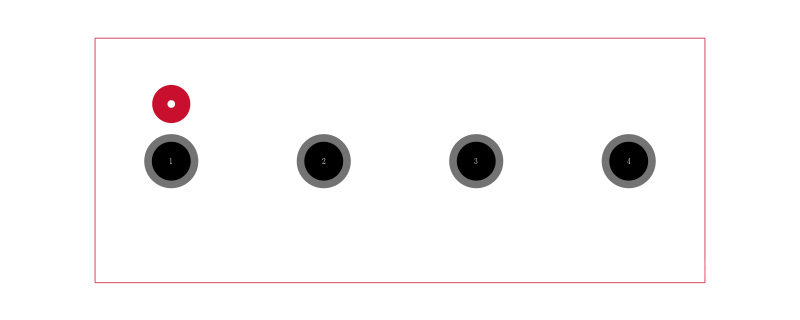

1729144封装焊盘图
在线购买1729144
型号: 1729144
描述:PHOENIX CONTACT  1729144  线至板接线端子, 4 路, 250 V, 13.5 A, 26 AWG, 16 AWG, 1.5 mm²
替代型号1729144
型号/品牌 代替类型 替代型号对比

1729144

Phoenix 菲尼克斯

当前型号

当前型号

282837-4

Buchanan

类似代替

1729144和282837-4的区别

25.192.0453.0

Wieland

功能相似

1729144和25.192.0453.0的区别
