1715747概述

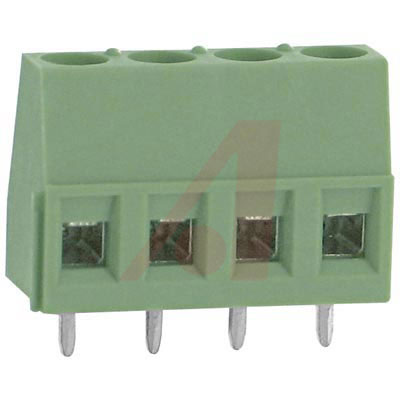

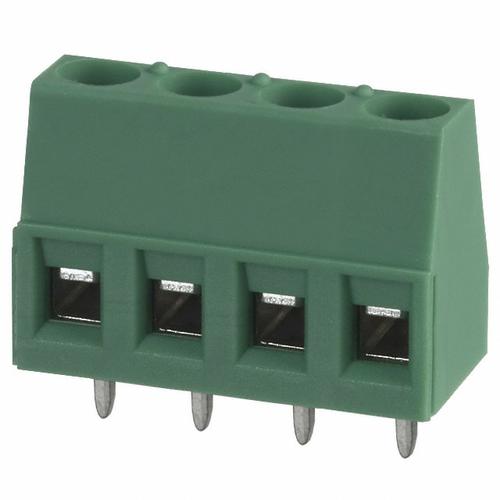

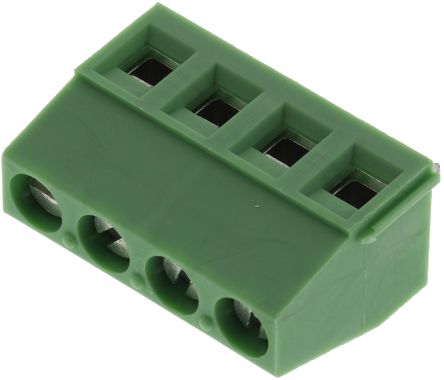

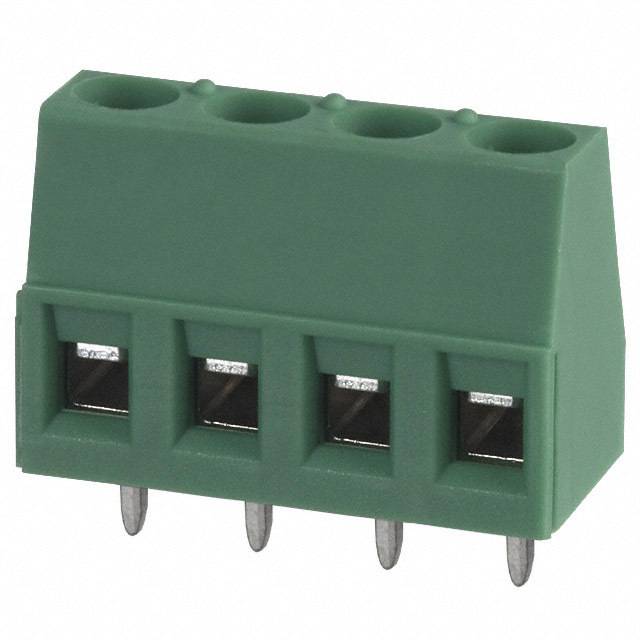

PHOENIX CONTACT 1715747 线至板接线端子, 4 路, 300 V, 15 A, 26 AWG, 14 AWG, 2.5 mm²

Contact COMBICON MKDS 5.08mm 印刷电路板端子块

该 MKDS 印刷电路板端子块采用通孔安装，具有 5.08 mm 节距、上升笼式夹紧螺钉和侧面联锁。

### 特点和优势

知名的连接原理允许在全球范围内使用

得益于最大接触力而具有低温升

允许连接两根导线

集成式保护导杆可防止导线错误插入到拉紧套筒下

侧面闩锁可以组合不同数量的位置

符合 RoHS 标准

### 注

库存号 804-4991 的位置号压印在外壳上，883-2921 均在内部桥接。

### 标准

连接符合EN-VDE 标准，根据 UL 94、DIN EN 60512-5-2:2003-01 标准符合 V0 易燃性等级。

### 认可

CSA、cRUus、PCT、SEV、CCA,

1715747中文资料参数规格

技术参数

触点数 4

线规 14AWG ~ 30AWG

额定电压AC 250 V

额定电流 15 A

排数 1

电路数 4

易燃性等级 UL 94 V-0

针脚数 4

额定电流Max 17.5 A

额定电压Max 400 V

额定电压 250 V

工作电压Max 400 V

封装参数

安装方式 Through Hole

封装无

引脚间距 5.08 mm

外形尺寸

长度 9.8 mm

宽度 9.8 mm

高度 13.8 mm

封装无

引脚间距 5.08 mm

物理参数

外壳颜色 Green

颜色 Green

触点材质 Copper Alloy

材质 Polyamide PA

绝缘材质 Nylon

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Bulk

制造应用工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

HTS代码 8536904000

数据手册

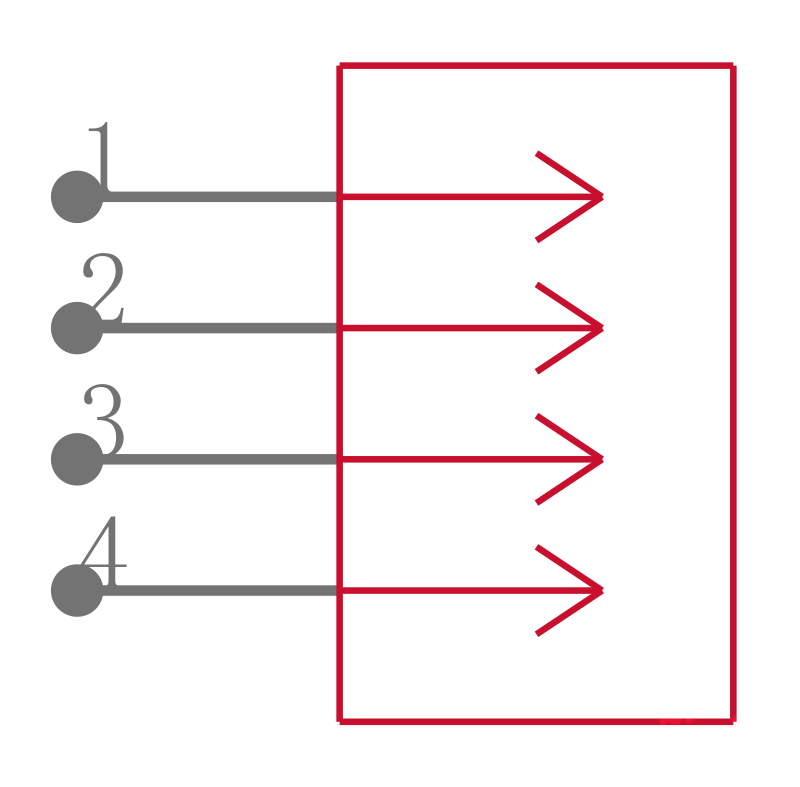

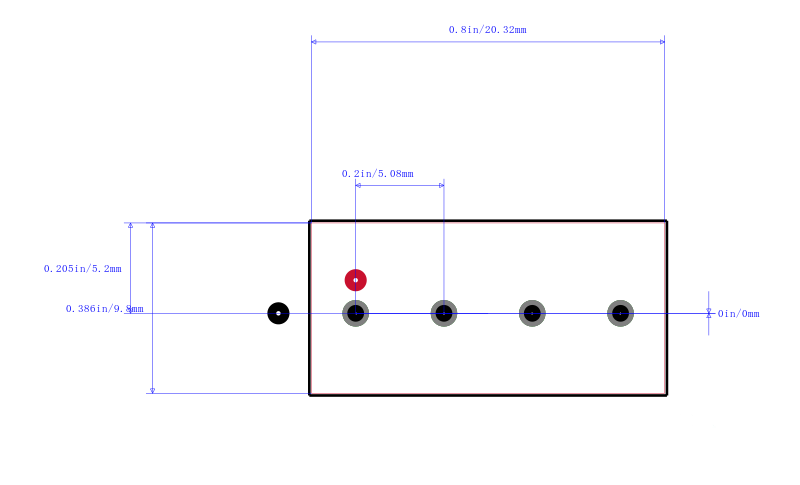

1715747引脚图与封装图
