1546216-7

1546216-7图片1
1546216-7图片2
1546216-7图片3
1546216-7概述

固定接线端子 7P VERT WIRE RCP 5MM 300V 13.5A GRAY

7 接线板 - 线至板 水平,带板 0.197"(5.00mm) 通孔


得捷:
TERM BLK 7POS SIDE ENTRY 5MM PCB


贸泽:
固定接线端子 7P VERT WIRE RCP 5MM 300V 13.5A GRAY


艾睿:
Conn Eurostyle Block HDR 7 POS 5mm Solder ST Thru-Hole 13.5A/Contact Box


安富利:
Conn Terminal Block 7 POS 5mm Solder ST Thru-Hole 13.5A/Contact


Powell:
Terminal Block Connectors


1546216-7中文资料参数规格
技术参数

触点数 7

线规 15AWG ~ 17AWG

触点电镀 Tin

排数 1

电路数 7

易燃性等级 UL 94 V-0

针脚数 7

额定电流Max 13.5A/触头

额定电压Max 300 VAC

封装参数

安装方式 Through Hole

外形尺寸

高度 10 mm

物理参数

外壳颜色 Gray

颜色 Gray

触点材质 Brass

工作温度 -40℃ ~ 105℃

外壳材质 Nylon 6/6

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

数据手册

1546216-7引脚图与封装图

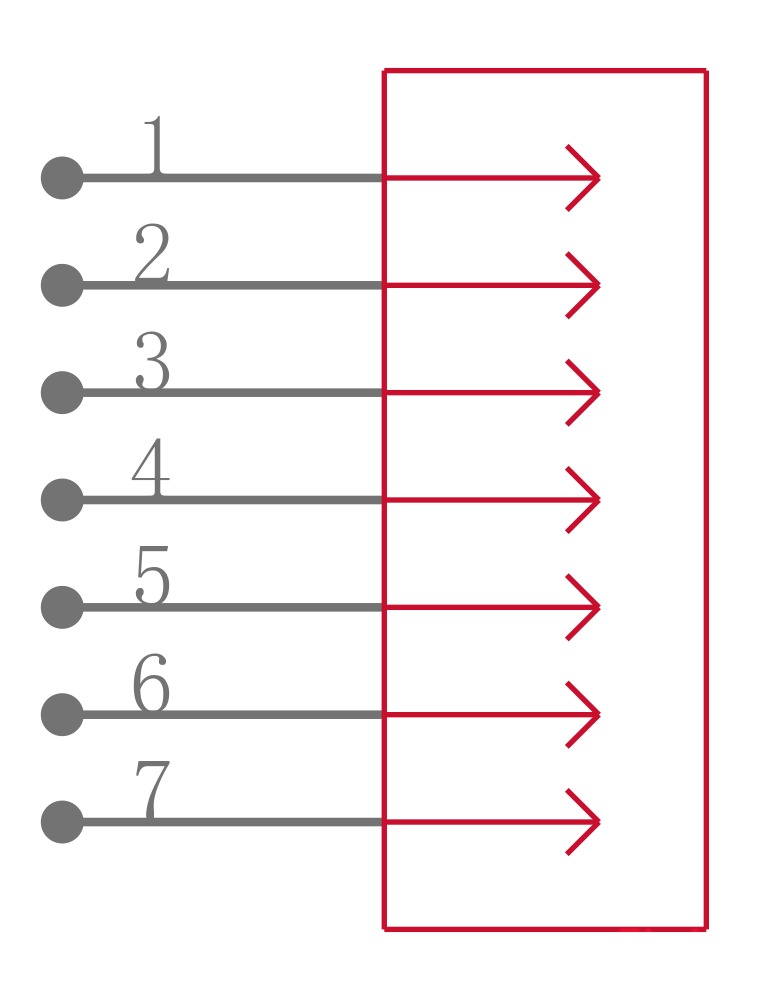

1546216-7引脚图

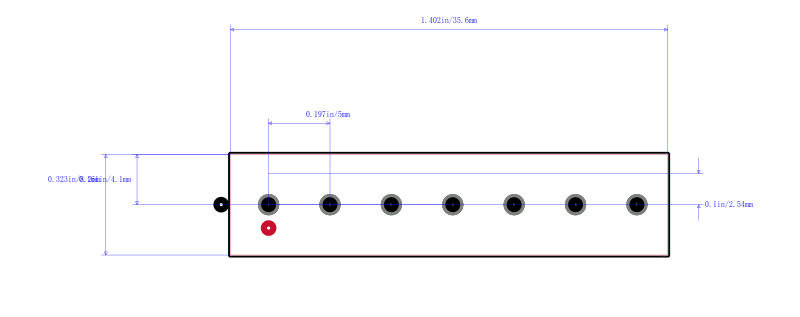

1546216-7封装图
1546216-7封装焊盘图
在线购买1546216-7
型号: 1546216-7
描述:固定接线端子 7P VERT WIRE RCP 5MM 300V 13.5A GRAY
