1-796690-1参数规格_中文资料_数据手册PDF

1-796690-1概述

固定接线端子 11P 35 DEGREE 5mm

11 Position Wire to Board Terminal Block 35° 145° Angle with Board 0.197" 5.00mm Through Hole

得捷:
TERM BLOCK 11POS 35DEG 5MM PCB

贸泽:
固定接线端子 11P 35 DEGREE 5mm

艾睿:
Conn Eurostyle Block HDR 11 POS 5mm Solder Thru-Hole 17.5A/Contact Box

Powell:
Terminal Block Connectors

1-796690-1中文资料参数规格

技术参数

触点数 11

线规 12AWG ~ 30AWG

触点电镀 Tin

排数 1

电路数 11

易燃性等级 UL 94 V-0

针脚数 11

额定电流Max 17.5A/触头

工作温度Max 105 ℃

工作温度Min -40 ℃

额定电压Max 300 VAC

封装参数

安装方式 Through Hole

外形尺寸

高度 15 mm

物理参数

外壳颜色 Green

颜色 Green

触点材质 Brass

外壳材质 Nylon 6/6

其他

产品生命周期 Active

包装方式 Box

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

数据手册

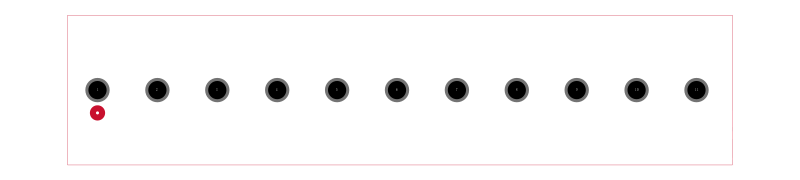

1-796690-1引脚图与封装图

在线购买1-796690-1

型号： 1-796690-1

描述：固定接线端子 11P 35 DEGREE 5mm
