NXP 1PS76SB10,115 小信号肖特基二极管, 单, 30 V, 200 mA, 800 mV, 600 mA, 125 °C

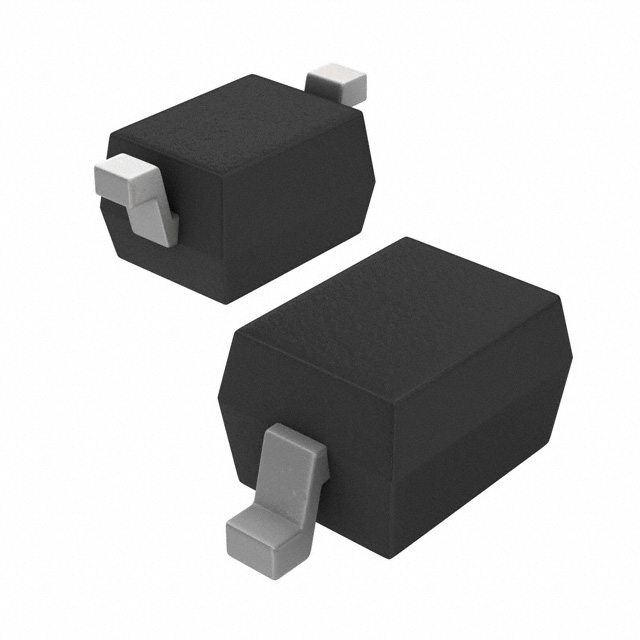

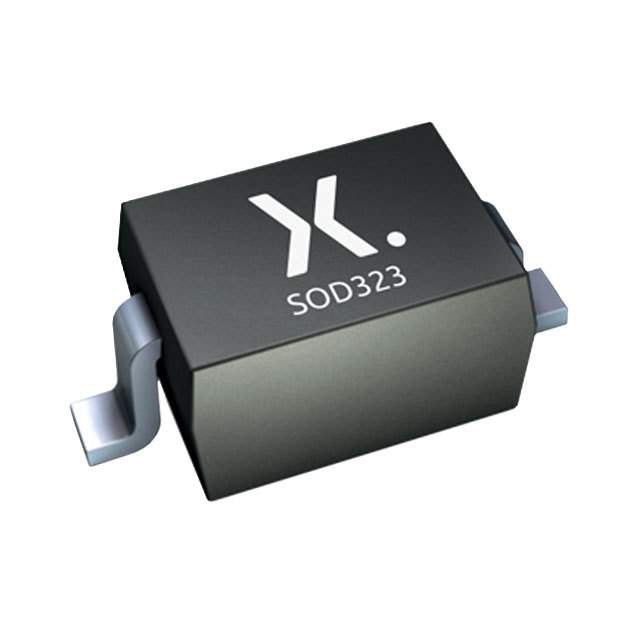

The is a single planar Schottky Barrier Diode with an integrated guard ring for stress protection, encapsulated in a very small SOD323 surface-mounted device SMD plastic package. It is used for ultra high-speed switching, voltage clamping, line termination and reverse polarity protection.
- .
- Low forward voltage
- .
- Low capacitance
- .
- AEC-Q101 qualified
针脚数 2
正向电压 800mV @100mA
热阻 450℃/W RθJA
正向电流 200 mA
最大正向浪涌电流（Ifsm） 600 mA
正向电压Max 800 mV
正向电流Max 200 mA
工作温度Max 125 ℃
工作温度Min -65 ℃
工作结温 125℃ Max
安装方式 Surface Mount
引脚数 2
封装 SOD-323
长度 1.8 mm
宽度 1.35 mm
高度 1.05 mm
封装 SOD-323
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
