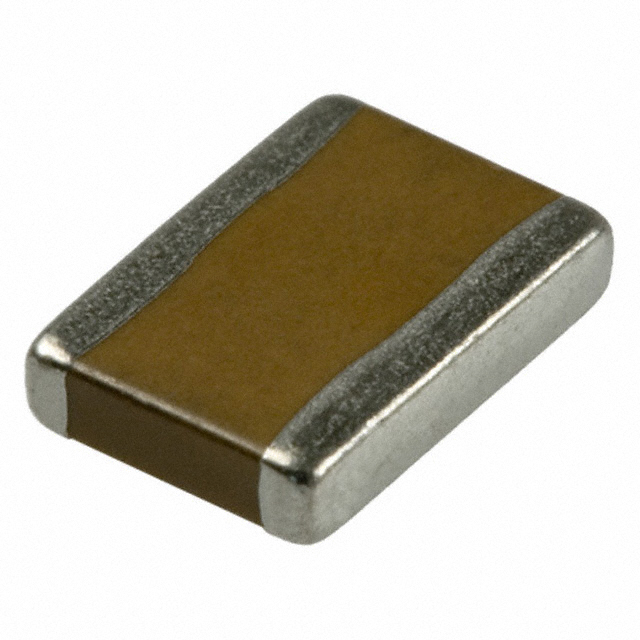

1825AC104KAT1A图片1

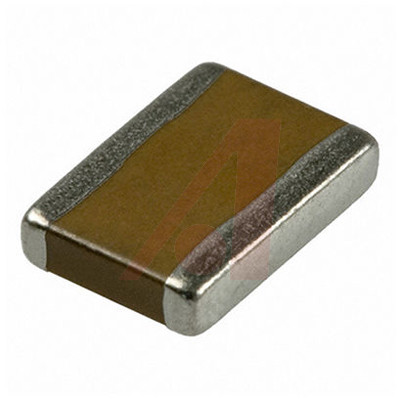

1825AC104KAT1A图片2

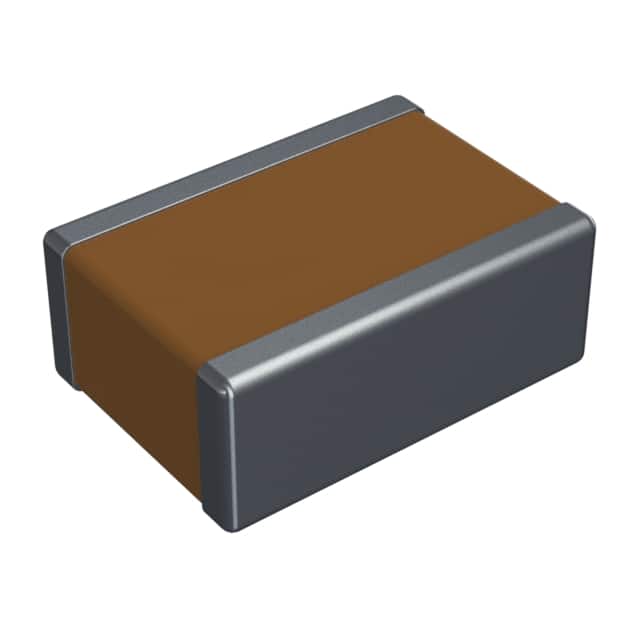

1825AC104KAT1A图片3

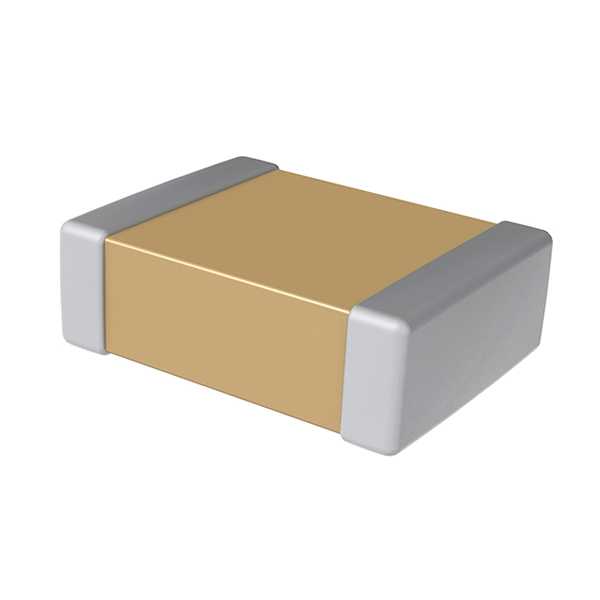

1825AC104KAT1A图片4
1825AC104KAT1A图片5
1825AC104KAT1A图片6
1825AC104KAT1A图片7
1825AC104KAT1A图片8
1825AC104KAT1A图片9
1825AC104KAT1A图片10
1825AC104KAT1A图片11
1825AC104KAT1A图片12
1825AC104KAT1A图片13
1825AC104KAT1A图片14
1825AC104KAT1A图片15
1825AC104KAT1A图片16
1825AC104KAT1A图片17
1825AC104KAT1A图片18
1825AC104KAT1A概述

AVX  1825AC104KAT1A  多层陶瓷电容器, 表面贴装, 0.1 µF, ± 10%, X7R, 1 kV, 1825 [4564 公制]

是一款表面安装 SMT高压多层陶瓷器, 镀镍和镀锡端子。高值, 低泄漏, 小尺寸, 这些是高压系统电容器需要的参数。特殊的高压MLC片式电容器满足了这些性能参数, 设计用于高频功率转换器的缓冲器, SMPS的谐振器, 以及高压耦合/DC隔离等应用。这款高压元件在高频下具有低ESR。物理尺寸要比普通元件大, 用于制造高压MLC片式产品。

.
低寄生性
.
出色的EMI滤波功能
.
标准测试水平
.
标准产品
1825AC104KAT1A中文资料参数规格
技术参数

额定电压DC 1.00 kV

绝缘电阻 100 GΩ

电容 0.1 µF

容差 ±10 %

电介质特性 X7R

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 1 kV

封装参数

安装方式 Surface Mount

引脚数 2

封装 1825

外形尺寸

长度 4.50 mm

宽度 0.252 in

高度 2.54 mm

封装 1825

物理参数

材质 X7R/-55℃~+125℃

介质材料 Ceramic

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 500

制造应用 工业, Power Management, Industrial, 通用, 电源管理, 消费电子产品, 便携式器材

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

1825AC104KAT1A引脚图与封装图
1825AC104KAT1A引脚图
1825AC104KAT1A封装图
1825AC104KAT1A封装焊盘图
在线购买1825AC104KAT1A
型号: 1825AC104KAT1A
制造商: AVX 艾维克斯
描述:AVX  1825AC104KAT1A  多层陶瓷电容器, 表面贴装, 0.1 µF, ± 10%, X7R, 1 kV, 1825 [4564 公制]
替代型号1825AC104KAT1A
型号/品牌 代替类型 替代型号对比

1825AC104KAT1A

AVX 艾维克斯

当前型号

当前型号

1825CC104KAT1A

艾维克斯

类似代替

1825AC104KAT1A和1825CC104KAT1A的区别

C1825C104KDRACTU

基美

功能相似

1825AC104KAT1A和C1825C104KDRACTU的区别

1825AC104KAT3A

艾维克斯

功能相似

1825AC104KAT1A和1825AC104KAT3A的区别
