1060985-1

TE CONNECTIVITY  1060985-1  射频/同轴连接器, MCX同轴, 直型插座, 通孔安装 垂直, 50 ohm, 铍铜

MCX 系列射频同轴印刷电路板插孔和插头

MCX 系列印刷电路板插孔和插头提供通孔或 SMT 安装选项。 这些 MCX 系列微型连接器采用扣入式接口，无需螺纹连接，体积比传统扣入式 SMB 连接器小 30%，专为宽带性能设计，直流 - 6 GHz。 这些 MCX 系列射频同轴印刷电路板插孔和插头连接器的典型应用包括 GPS、汽车和无线通信。

TE Connectivity MCX 连接器可与标准 MCX 连接器配用，且符合 CECC 接口规格。 这些 MCX 射频同轴连接器有多种主体镀层，详细信息请参见附加数据表。

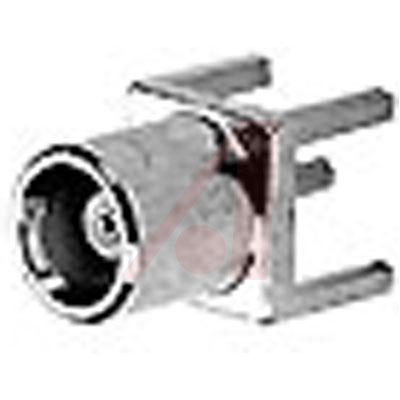

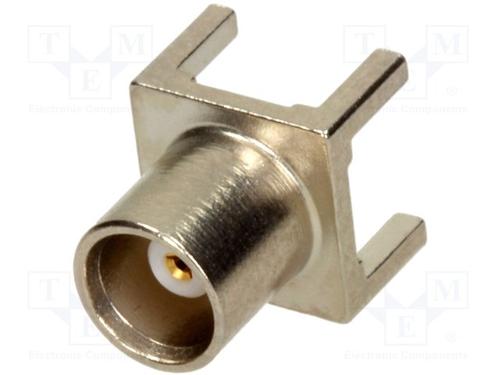

库存号 713-0937 \- 是直角印刷电路板安装插孔，带镀镍主体

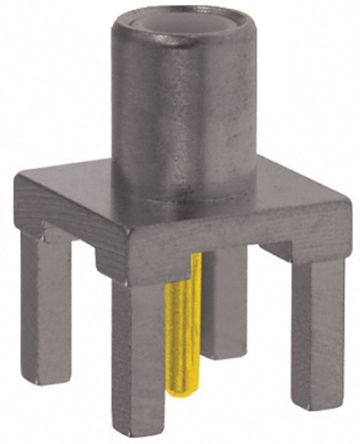

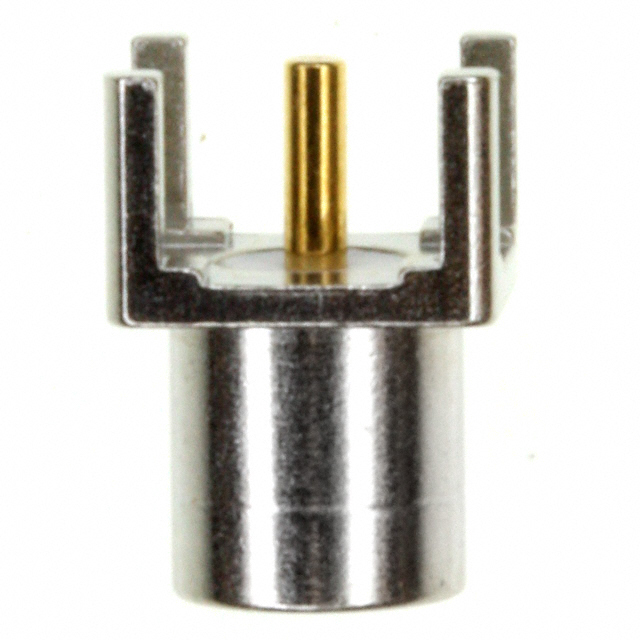

库存号 713-0947 \- 是垂直安装印刷电路板安装插孔，带镀镍主体，长 8.28 mm

库存号 713-0956 \- 是垂直安装印刷电路板安装插孔，带镀镍主体，长 9.30 mm

库存号 713-0943 \- 是垂直安装印刷电路板安装插孔，带镀金主体，长 8.28 mm

库存号 713-0953 \- 是垂直安装印刷电路板插头，带镀镍主体

库存号 713-0959 \- 是垂直 SMT 安装印刷电路板插孔，带镀锡主体

**补充数据**

---

**库存号** | **制造商部件号** | **连接器类型** | **主体镀层** | **总高度** | **焊脚长度**

713-0937 | 1061027-1 | 直角印刷电路板插座 | 镍 | 7.72mm | 1.73mm

713-0947 | | 垂直印刷电路板插座 | 镍 | 8.28mm | 2.92mm

713-0943 | 1060984-1 | 垂直印刷电路板插座 | 金 | 8.28mm | 2.92mm

713-0956 | 1060989-1 | 垂直印刷电路板插座 | 镍 | 9.3mm | 3.94mm

820-7684 | 1330126-1 | 垂直印刷电路板插座 | 金 | 9.3mm | 3.94mm

713-0953 | 1061015-1 | 垂直印刷电路板插头插座 | 镍 | 9.7mm | 3.9mm

713-0959 | 6061092-1 | 垂直印刷电路板贴片插座 | 锡 | 5.9mm | -
