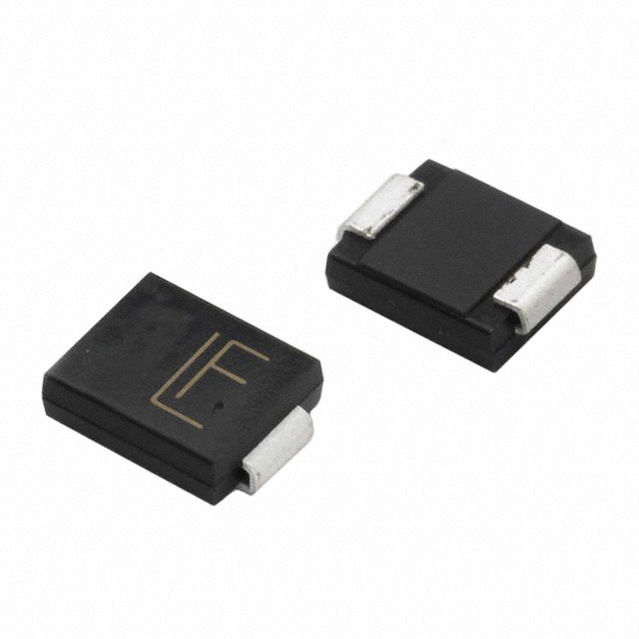

1.5SMC36图片1

1.5SMC36图片2

1.5SMC36图片3

1.5SMC36图片4

1.5SMC36图片5

1.5SMC36图片6

1.5SMC36中文资料参数规格

技术参数

额定电压DC 36.0 V

工作电压 30.8 V

额定功率 1.50 kW

击穿电压 34.2 V

电路数 1

钳位电压 49.9 V

测试电流 1 mA

脉冲峰值功率 1500 W

最小反向击穿电压 32.4 V

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温 -65℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AB-2

外形尺寸

长度 7.11 mm

宽度 6.22 mm

高度 2.62 mm

封装 DO-214AB-2

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准

数据手册

1.5SMC36引脚图与封装图

1.5SMC36引脚图

1.5SMC36封装图

1.5SMC36封装焊盘图

在线购买1.5SMC36

型号： 1.5SMC36

制造商： Littelfuse 力特

描述：ESD 抑制器/TVS 二极管 1.5kW 36V 10% Uni-Directional

替代型号1.5SMC36

型号/品牌	代替类型	替代型号对比
1.5SMC36 Littelfuse 力特	当前型号	当前型号
1.5SMC36A 力特	类似代替	1.5SMC36和1.5SMC36A的区别
1.5SMCJ30 Diotec Semiconductor	功能相似	1.5SMC36和1.5SMCJ30的区别
SMCJ30 Meritek	功能相似	1.5SMC36和SMCJ30的区别
