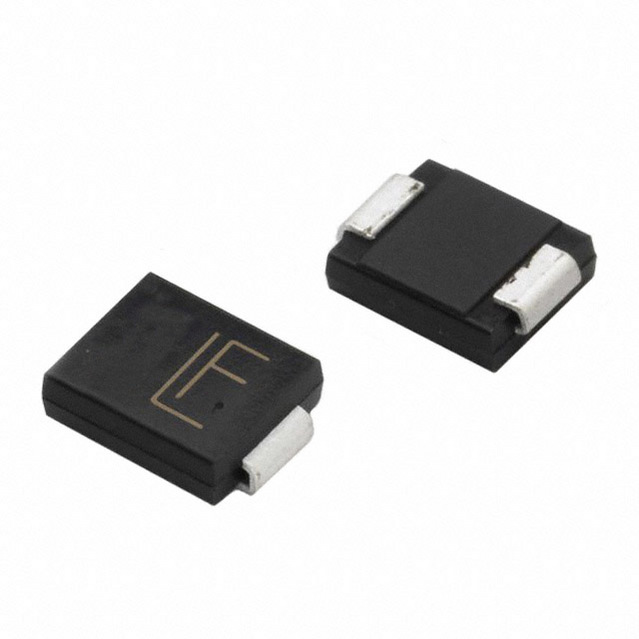

1.5SMC100图片4

1.5SMC100图片5

1.5SMC100图片6

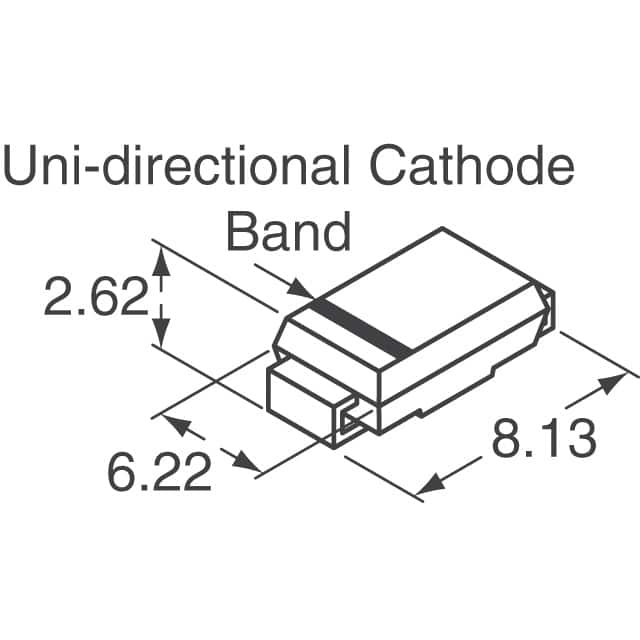

1.5SMC100图片7

1.5SMC100概述

ESD 抑制器/TVS 二极管 1.5kW 100V 10% Uni-Directional

143.85V 夹子 11.1A Ipp TVS - 表面贴装型 DO-214AB（SMCJ）

得捷:
TVS DIODE 85.5VWM 143.85VC DO214

贸泽:
ESD 抑制器/TVS 二极管 1.5kW 100V 10% Uni-Directional

1.5SMC100中文资料参数规格

技术参数

额定电压DC 100 V

工作电压 85.5 V

额定功率 1.50 kW

击穿电压 95 V

钳位电压 137 V

脉冲峰值功率 1500 W

最小反向击穿电压 90 V

工作温度Max 150 ℃

工作温度Min -65 ℃

封装参数

安装方式 Surface Mount

封装 DO-214AB-2

外形尺寸

长度 7.11 mm

宽度 6.22 mm

高度 2.62 mm

封装 DO-214AB-2

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准

数据手册

1.5SMC100引脚图与封装图

1.5SMC100引脚图

1.5SMC100封装图

1.5SMC100封装焊盘图

在线购买1.5SMC100

型号： 1.5SMC100

制造商： Littelfuse 力特

描述：ESD 抑制器/TVS 二极管 1.5kW 100V 10% Uni-Directional

替代型号1.5SMC100

型号/品牌

代替类型

替代型号对比

1.5SMC100

Littelfuse 力特

当前型号

当前型号

1.5SMC100A

力特

类似代替

1.5SMC100和1.5SMC100A的区别

SMCJ85A

伯恩斯

功能相似

1.5SMC100和SMCJ85A的区别
