1.5SMC16A概述

瞬态电压抑制二极管 Transient Voltage Suppression Diodes

22.5V 夹子 67.6A Ipp TVS - 表面贴装型 DO-214AB（SMCJ）

得捷:
TVS DIODE 13.6VWM 22.5VC DO214AB

立创商城:
单向 Vrwm:13.6V 1.5kW

贸泽:
ESD 抑制器/TVS 二极管 1.5kW 16V 5% Uni-Directional

艾睿:
Diode TVS Single Uni-Dir 13.6V 1.5KW 2-Pin SMC T/R

Chip1Stop:
Diode TVS Single Uni-Dir 13.6V 1.5KW 2-Pin DO-214AB T/R

Verical:
Diode TVS Single Uni-Dir 13.6V 1.5KW 2-Pin SMC T/R

1.5SMC16A中文资料参数规格

技术参数

额定电压DC 16.0 V

工作电压 13.6 V

额定功率 1.50 kW

击穿电压 16.8 V

电路数 1

钳位电压 22.5 V

测试电流 1 mA

脉冲峰值功率 1500 W

最小反向击穿电压 15.2 V

击穿电压 15.2 V

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温 -65℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AB-2

外形尺寸

长度 7.11 mm

宽度 6.22 mm

高度 2.62 mm

封装 DO-214AB-2

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准

数据手册

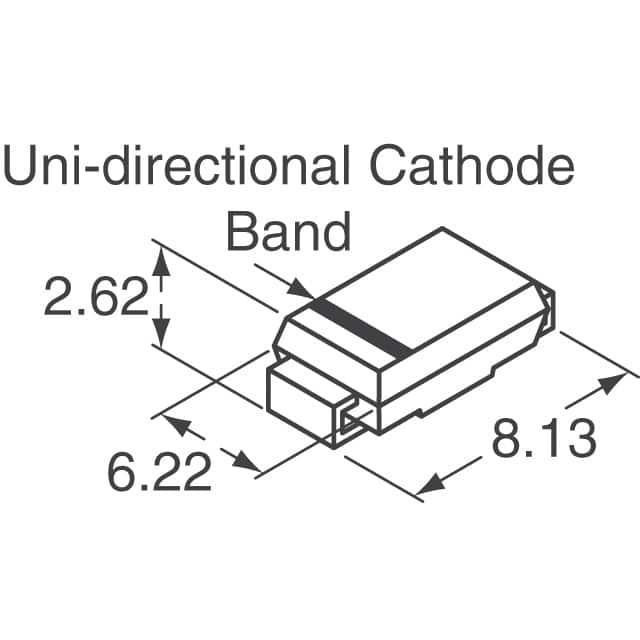

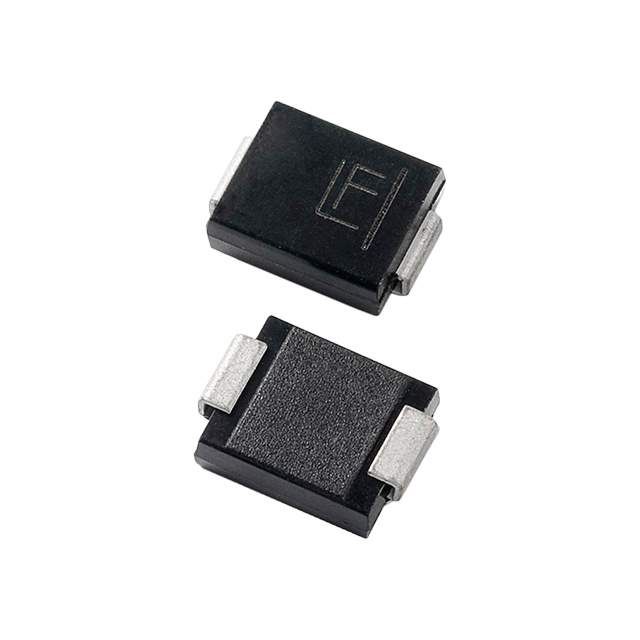

1.5SMC16A引脚图与封装图

在线购买1.5SMC16A

型号： 1.5SMC16A

制造商： Littelfuse 力特

描述：瞬态电压抑制二极管 Transient Voltage Suppression Diodes

立即咨询

替代型号1.5SMC16A

型号/品牌	代替类型	替代型号对比
1.5SMC16A Littelfuse 力特	当前型号	当前型号
1.5SMC16AT3G 力特	类似代替	1.5SMC16A和1.5SMC16AT3G的区别
TPSMC16A 力特	类似代替	1.5SMC16A和TPSMC16A的区别
SMCJ14A 伯恩斯	功能相似	1.5SMC16A和SMCJ14A的区别
