1.5SMC18A参数规格_中文资料_数据手册PDF

1.5SMC18A概述

硅雪崩二极管 - 1500W表面贴装型瞬态电压抑制器 Silicon Avalanche Diodes - 1500W Surface Mount Transient Voltage Supressors

25.2V 夹子 60.3A Ipp TVS - 表面贴装型 DO-214AB（SMCJ）

立创商城:
单向 Vrwm:15.3V 1.5kW

得捷:
TVS DIODE 15.3VWM 25.2VC DO214AB

艾睿:
Diode TVS Single Uni-Dir 15.3V 1.5KW 2-Pin DO-214AB T/R

Chip1Stop:
Diode TVS Single Uni-Dir 15.3V 1.5KW 2-Pin DO-214AB T/R

Verical:
TVS Diode Single Uni-Dir 15.3V 1.5KW 2-Pin DO-214AB T/R

Win Source:
TVS DIODE 15.3VWM 25.2VC SMD

1.5SMC18A中文资料参数规格

技术参数

额定电压DC 18.0 V

工作电压 15.3 V

额定功率 1.50 kW

击穿电压 17.1 V

电路数 1

钳位电压 25.2 V

测试电流 1 mA

脉冲峰值功率 1500 W

最小反向击穿电压 17.1 V

击穿电压 17.1 V

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温 -65℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AB

外形尺寸

长度 8.13 mm

宽度 6.22 mm

高度 2.62 mm

封装 DO-214AB

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

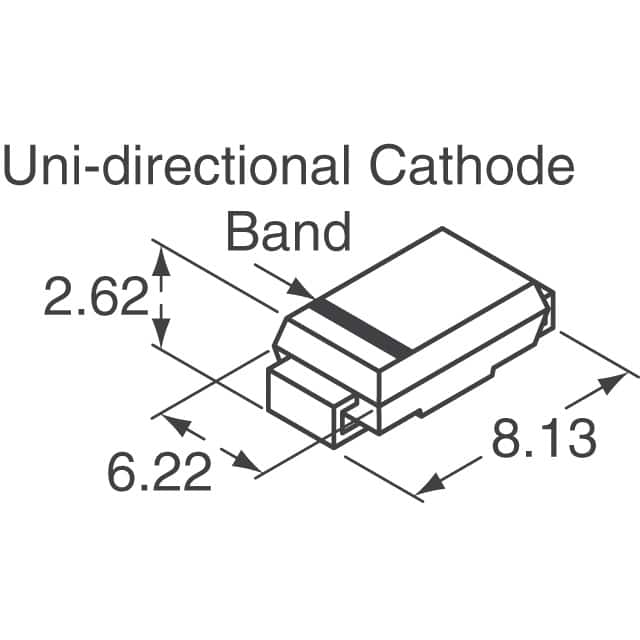

1.5SMC18A引脚图与封装图

在线购买1.5SMC18A

型号： 1.5SMC18A

制造商： Littelfuse 力特

描述：硅雪崩二极管 - 1500W表面贴装型瞬态电压抑制器 Silicon Avalanche Diodes - 1500W Surface Mount Transient Voltage Supressors

立即咨询

替代型号1.5SMC18A

型号/品牌	代替类型	替代型号对比
1.5SMC18A Littelfuse 力特	当前型号	当前型号
TPSMC18A 力特	完全替代	1.5SMC18A和TPSMC18A的区别
1.5SMC18AT3G 力特	完全替代	1.5SMC18A和1.5SMC18AT3G的区别
1.5SMC18A-E3/57T 威世	类似代替	1.5SMC18A和1.5SMC18A-E3/57T的区别
