1.5SMC220C概述

ESD 抑制器/TVS 二极管 1.5kW 220V 10% Bi-Directional

344.4V 夹子 4.6A Ipp TVS - 表面贴装型 DO-214AB（SMCJ）

得捷:
TVS DIODE 185VWM 344.4VC DO214AB

贸泽:
ESD 抑制器/TVS 二极管 1.5kW 220V 10% Bi-Directional

1.5SMC220C中文资料参数规格

技术参数

额定电压DC 220 V

工作电压 185 V

额定功率 1.50 kW

击穿电压 209 V

钳位电压 328 V

脉冲峰值功率 1500 W

最小反向击穿电压 198 V

工作温度Max 150 ℃

工作温度Min -65 ℃

封装参数

安装方式 Surface Mount

封装 DO-214AB-2

外形尺寸

长度 7.11 mm

宽度 6.22 mm

高度 2.62 mm

封装 DO-214AB-2

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准

数据手册

1.5SMC220C引脚图与封装图

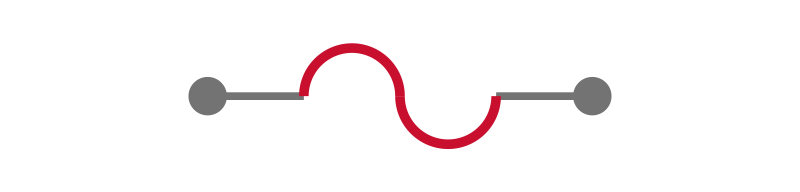

1.5SMC220C引脚图

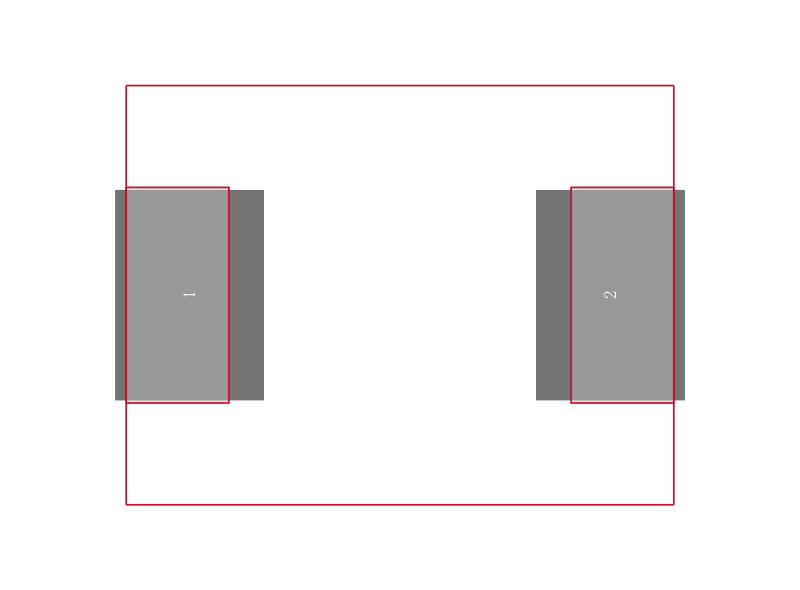

1.5SMC220C封装图

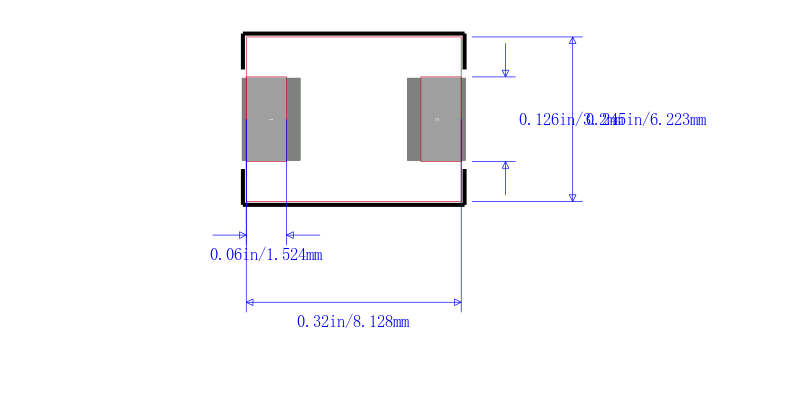

1.5SMC220C封装焊盘图

在线购买1.5SMC220C

型号： 1.5SMC220C

制造商： Littelfuse 力特

描述：ESD 抑制器/TVS 二极管 1.5kW 220V 10% Bi-Directional
