16ZL120MEFCTA6.3X11概述

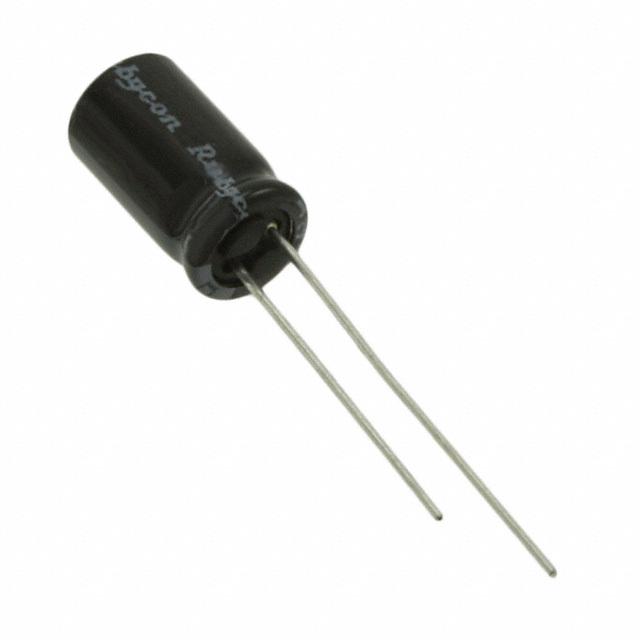

RUBYCON  16ZL120MEFCTA6.3X11  铝电解电容, 微型, ZL系列, 120 µF, ± 20%, 16 V, 6.3 mm, 径向引线

The ZL series are miniaturized, radial leaded aluminium electrolytic capacitors. The capacitance value ranges from 5.6µF to 6800µF.

.
±20% tolerance
.
Rated voltage range from 6.3VDC to 100VDC
.
Endurance is 1000hours to 5000hours at 105°C
.
Operating temperature range -40°C to +105°C
.
High ripple current and low impedance
.
Capacitor size varies from 5 × 11mm to 18mm × 40mm D x L
16ZL120MEFCTA6.3X11中文资料参数规格
技术参数

额定电压DC 16.0 V

电容 120 µF

容差 ±20 %

纹波电流高频 202.5mA @120Hz

纹波电流低频 405mA @100kHz

工作温度Max 105 ℃

工作温度Min -40 ℃

额定电压 16 V

封装参数

安装方式 Through Hole

引脚数 2

封装 剪切带

引脚间距 2.5 mm

外形尺寸

高度 11 mm

直径 6.30 mm

封装 剪切带

引脚间距 2.5 mm

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

寿命(小时) 2000h @105℃

制造应用 通用, 电源管理, 工业, Consumer Electronics, 消费电子产品, Portable Devices, Power Management, Industrial, 便携式器材

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

16ZL120MEFCTA6.3X11引脚图与封装图

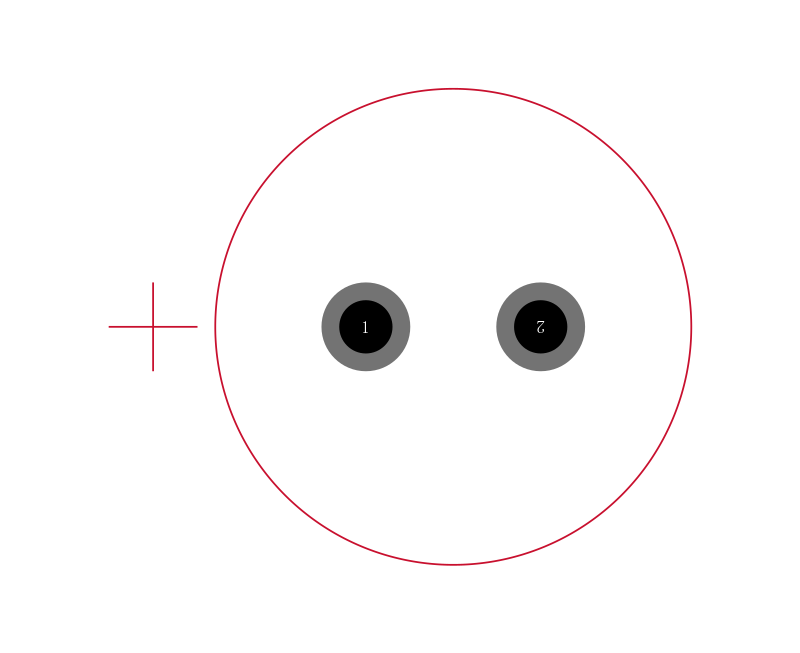

16ZL120MEFCTA6.3X11引脚图

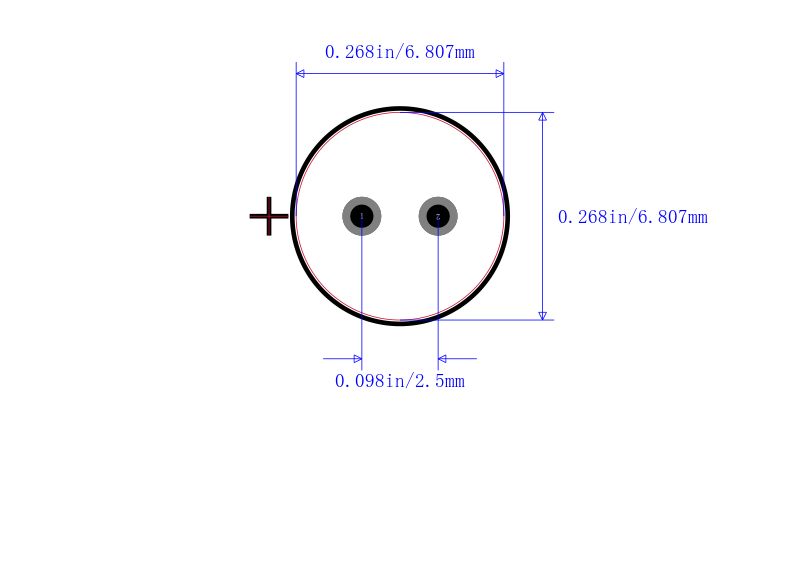

16ZL120MEFCTA6.3X11封装图
16ZL120MEFCTA6.3X11封装焊盘图
