1-406541-1参数规格_中文资料_数据手册PDF

1-406541-1概述

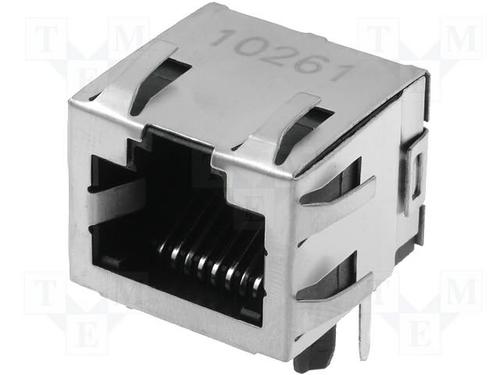

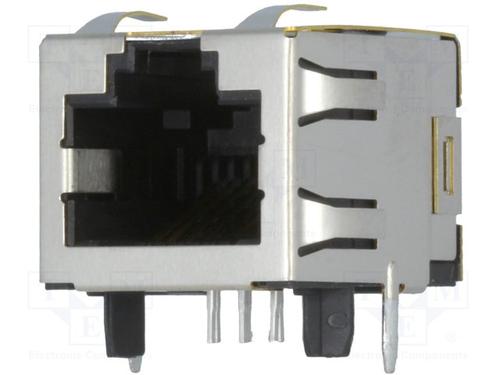

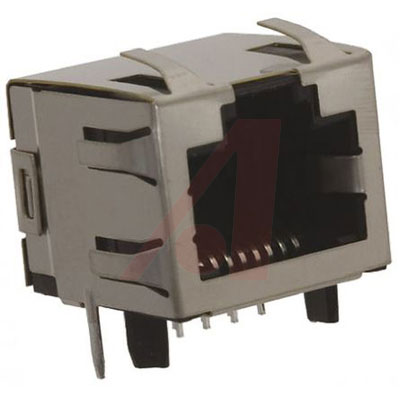

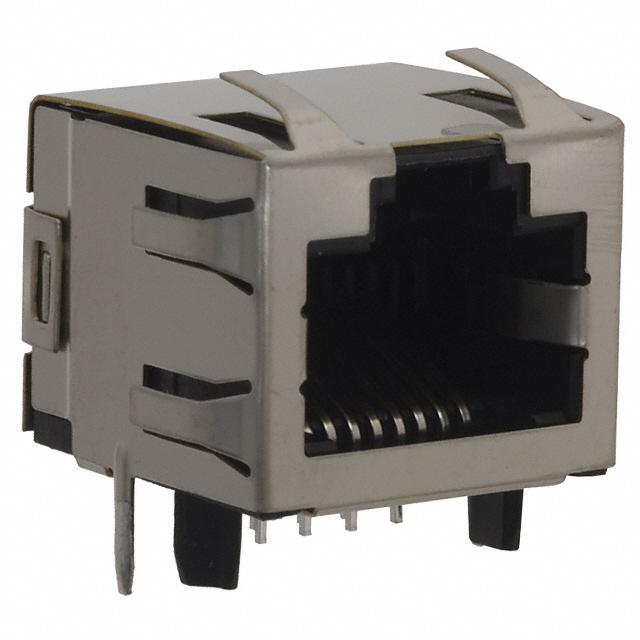

AMP FROM TE CONNECTIVITY 1-406541-1 模块连接器, Cat5, RJ45, 插座, 8 触点, 8 路, 1 端口

是一款单端口直角模制插口, 直接安装在PC板上.

.: 可选顶部或侧面进口

.: 可选带屏蔽版本

.: 屏蔽插孔, 带两条接地路径, PC板与面板

.: CAT 5性能评级

.: 通孔PCB安装样式

.: 高温热塑料外壳

.: 黑色

1-406541-1中文资料参数规格

技术参数

触点数 8

极性 Male

触点电镀 Gold, Tin over Nickel

额定电流 1.5 A

排数 1

方向 Right Angle

易燃性等级 UL 94 V-0

针脚数 8

拔插次数 750

屏蔽 Yes

额定电流Max 1.5A/触头

工作温度Max 80 ℃

工作温度Min -40 ℃

额定电压Max 150 VAC

额定电压 150 VAC

封装参数

安装方式 Through Hole

引脚数 8

封装插件

外形尺寸

长度 17.27 mm

宽度 15.75 mm

高度 14.54 mm

封装插件

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -40℃ ~ 80℃

外壳材质 Thermoplastic

其他

产品生命周期 Active

包装方式 Tray

制造应用 Communications & Networking, Signal, Computers & Computer Peripherals, 通信与网络, Communications & Networking, Consumer Electronics, Computers & Computer Peripherals, 消费电子产品, Consumer Electronics, 计算机和计算机周边

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

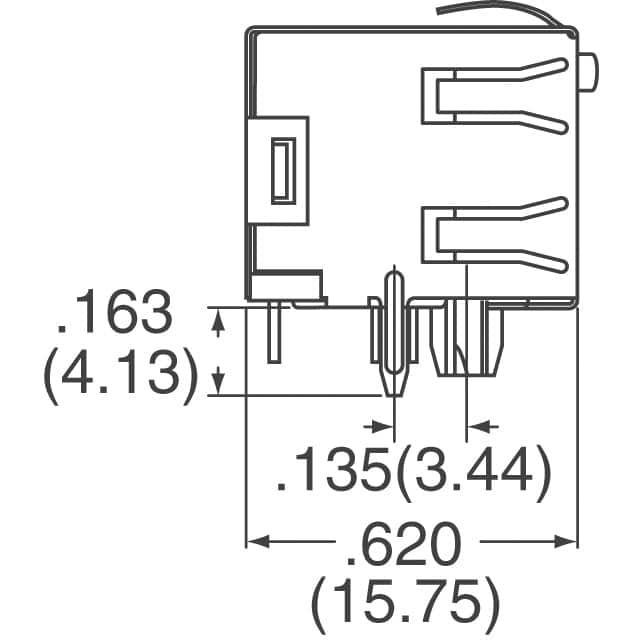

1-406541-1引脚图与封装图
