1-5177986-1

AMP FROM TE CONNECTIVITY  1-5177986-1  堆叠板连接器, FH系列, 40 触点, 插头, 0.8 mm, 表面安装　, 2 排

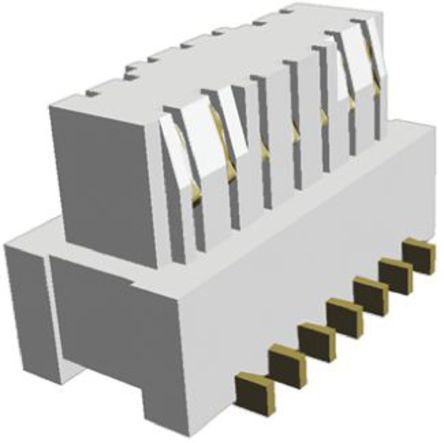

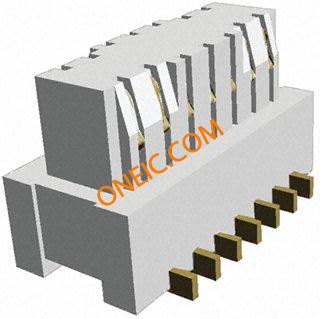

0.8mm Free Height FH 垂直板对板插头

0.8 mm Free Height FH 板对板或 SMT 夹层插头连接器，用于并行板堆叠应用。这些 FH 印刷电路板插头连接器具有高密度 0.8 mm 中心线设计，可显著节省印刷电路板空间。这些 FH 连接器的触点具有波纹管式弹簧设计，可耐受插拔过程中的刮损和残断。此触点设计可提供可靠的电气连接和强大的信号完整性。这些 0.8 mm FH 插头具有极化，可确保精确配接，并且具有印刷电路板定位凸台，可准确放置在印刷电路板上。与多种板安装插座高度配接时，可实现 5 mm 至 20 mm 的各种板对板堆叠高度。

### 特点和优势

• 紧凑、高密度空间节省型设计

• 5 mm 至 20 mm 的宽堆叠高度

• 触点设计，确保可靠的电气连接和强大的信号完整性

• 极化外壳可防止错配

• 定位凸台，可精确放置在印刷电路板上

### 应用

这些 0.8mm FH SMT 管座连接器特别适合用于精简高端计算机、通信、工业、军事和航空行业中需要并行堆叠印刷电路板的应用。应用包括需要微型连接器包装的测试卡和卡扩展器、通信设备和任何电子设备

### 注

堆叠高度 = [（插座高度 + 插头高度） - 5]
