104188-0110

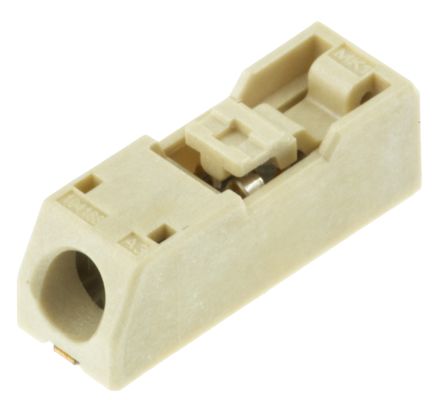

MOLEX  104188-0110  线至板连接器, Lite-Trap 104188系列, 1 触点, 插座, 表面安装　, 1 排

Lite-Trap SMT 线对板

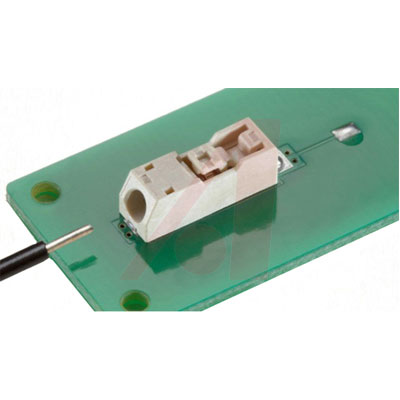

Lite-Trap SMT 采用薄型节省印刷电路板空间的设计，微型 Lite-Trap 型号仅 2.65 mm 高。剥离电线插入连接器，使用低插入力按下打开栅极式端子。栅极端子固定电线，提供牢固的电气接触和高接线保持力。手动按钮杆允许简单拔取电线，不需要额外的工具，这使得这些连接器非常适用于现场组装。外壳接受长电线绝缘范围，可提供稳定的电线放置和额外的电气接触保证。内置在外壳内的电线塞可确保电线完全插入到准确的深度。这些 Lite-Trap 连接器提供 3 种型号：

**系列 104238** \- 微型 Lite-Trap 连接器。这些接受 26 AWG 至 22 AWG 的电线尺寸，带 3 A 电流

**系列 104188** \- 标准 Lite-Trap 连接器。这些接受 24 AWG 至 18 AWG（实心）和 24 AWG 至 20 AWG 的电线尺寸（绞合），带 9 A 电流

**系列 104266** \- 底部接入 Lite-Trap 连接器。这些接受 24 AWG 至 18 AWG（实心）和 24 AWG 至 20 AWG 的电线尺寸（绞合），带 9 A 电流。这些底部接入型号在用于 LED 应用中时，减少遮蔽。

### 特点和优势

• 薄型设计

• 双触点栅极式端子

• 低插入和高接线保持力

• 按钮闩锁，易于拔取电线

• 长电线绝缘设计，带电线塞，用于精确牢固地放置电线

• 底部接入型号，用于减少 LED 应用中的遮蔽

### 产品应用信息

这些 Lite-Trap SMT 线对板连接器特别适用于薄型 LED 照明模块应用，包括 LED 筒灯和 LED 条灯。其他应用包括消费电子产品和工厂自动化设备以及任何需要简单的电线插入或拔取方法的应用
