152244-0100-GB

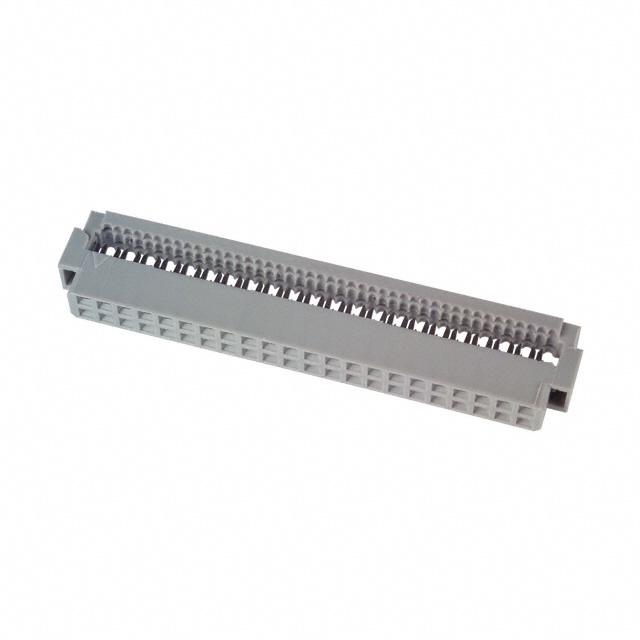

152244-0100-GB图片1
152244-0100-GB图片2
152244-0100-GB图片3
152244-0100-GB图片4
152244-0100-GB图片5
152244-0100-GB图片6
152244-0100-GB图片7
152244-0100-GB图片8
152244-0100-GB图片9
152244-0100-GB图片10
152244-0100-GB图片11
152244-0100-GB图片12
152244-0100-GB图片13
152244-0100-GB图片14
152244-0100-GB图片15
152244-0100-GB图片16
152244-0100-GB图片17
152244-0100-GB概述

线至板连接器, 2 mm, 44 触点, 插座, IDC / IDT, 2 排

44 位置矩形连 插座 IDC 镀金 28AWG


得捷:
CONN RCPT 44POS IDC 28AWG GOLD


e络盟:
线至板连接器, 2 mm, 44 触点, 插座, 1522 Series, IDC / IDT, 2 排


Allied Electronics:
Conn; Rect; Interconnect System; Cable Socket; 44 Cont; IDC; 1522 Series; Wiremount; 1A


安富利:
Conn IDC Connector SKT 44 POS 2mm IDT RA Cable Mount


Chip1Stop:
Conn IDC Connector SKT 44 POS 2mm IDT RA Cable Mount Box


Newark:
# 3M  152244-0100-GB  Wire-To-Board Connector, 2 mm, 44 Contacts, Receptacle, 1522 Series, IDC / IDT, 2 Rows


152244-0100-GB中文资料参数规格
技术参数

触点数 44

极性 Female

线规 28 AWG

触点电镀 Gold

额定电流 1 A

排数 2

针脚数 44

额定电流Max 1 A

工作温度Max 105 ℃

工作温度Min -55 ℃

封装参数

引脚间距 991 µm

外形尺寸

长度 49.0 mm

宽度 4.06 mm

高度 7.37 mm

引脚间距 991 µm

物理参数

外壳颜色 Gray

颜色 Gray

触点材质 Copper Alloy

绝缘材质 Polyester

工作温度 -67℉ ~ 221℉

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Bulk

制造应用 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2016/06/20

数据手册

在线购买152244-0100-GB
型号: 152244-0100-GB
制造商: 3M
描述:线至板连接器, 2 mm, 44 触点, 插座, IDC / IDT, 2 排
替代型号152244-0100-GB
型号/品牌 代替类型 替代型号对比

152244-0100-GB

3M

当前型号

当前型号

2-111623-5

泰科

功能相似

152244-0100-GB和2-111623-5的区别

2-111626-2

泰科

功能相似

152244-0100-GB和2-111626-2的区别

89947-344LF

Amphenol ICC

功能相似

152244-0100-GB和89947-344LF的区别
