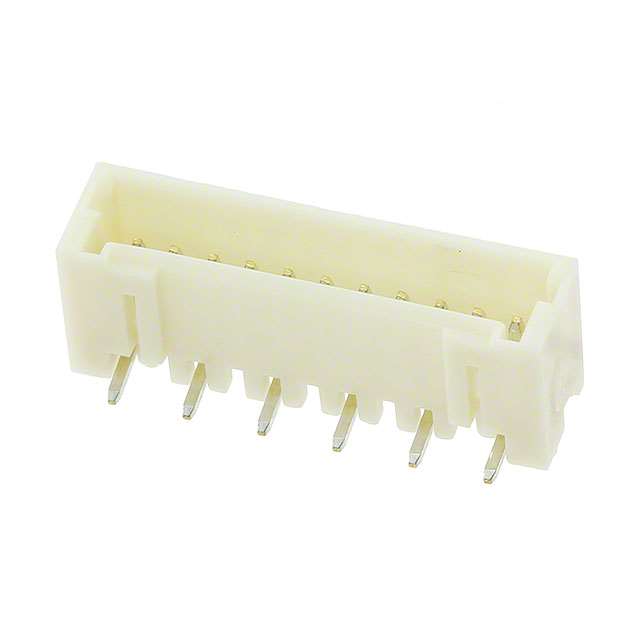

1-292230-1图片2
1-292230-1图片3
1-292230-1图片4
1-292230-1图片5
1-292230-1图片6
1-292230-1图片7
1-292230-1图片8
1-292230-1图片9
1-292230-1图片10
1-292230-1概述

Conn Shrouded Header HDR 11POS 1.5mm Solder ST SMD T/R

针座 表面贴装型 11 位置 0.059"(1.50mm)


得捷:
CONN HEADER SMD 11POS 1.5MM


安富利:
Conn Shrouded Header HDR 11 POS 1.5mm Solder ST SMD T/R


Chip1Stop:
Conn Shrouded Header HDR 11 POS 1.5mm Solder ST SMD T/R


Verical:
Conn Shrouded Header HDR 11 POS 1.5mm Solder ST SMD T/R


MASTER:
AMP Mini Common Terminated CT Connector 1.5mm PITCH SINGLE ROW POST HDR ASS"Y V SMT TYPE WITH BOSS ,EMBOSS TAPE PACKAGED


Powell:
1.5mm AMP Mini CT


Online Components:
1.5 MINI CT SGL V SMT W/BOSS 1


Electro Sonic:
1.5 MINI CT SGL V SMT W/BOSS 1


1-292230-1中文资料参数规格
技术参数

触点数 11

触点电镀 Tin

排数 1

方向 Vertical

易燃性等级 UL 94 V-0

针脚数 11

额定电流Max 2A/触头

额定电压 50 VAC

接触电阻Max 30 mΩ

封装参数

安装方式 Surface Mount

外形尺寸

长度 19 mm

宽度 4.7 mm

高度 6.9 mm

物理参数

外壳颜色 Beige

颜色 Beige

触点材质 Brass

工作温度 -30℃ ~ 105℃

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

1-292230-1引脚图与封装图

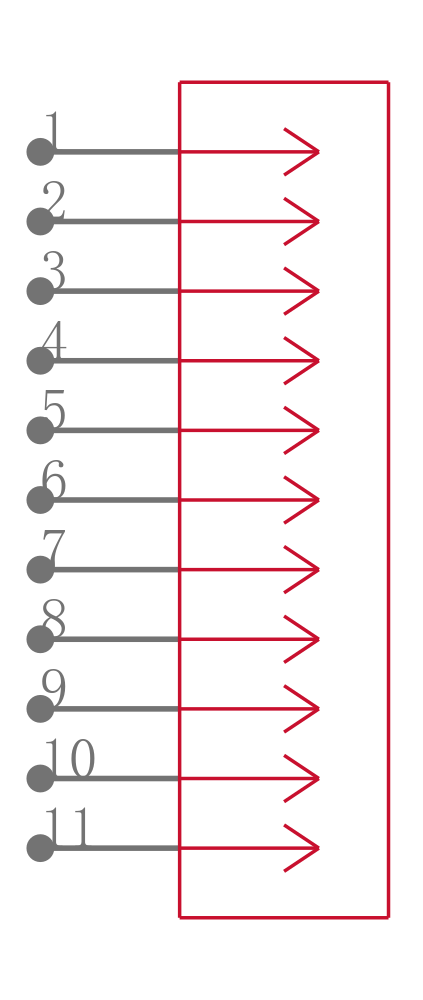

1-292230-1引脚图
1-292230-1封装图
1-292230-1封装焊盘图
