10250-6212PC概述

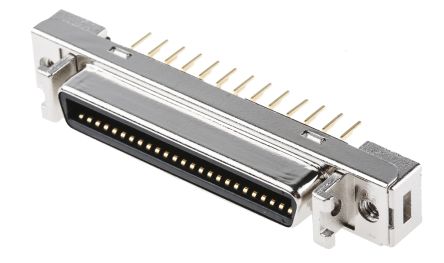

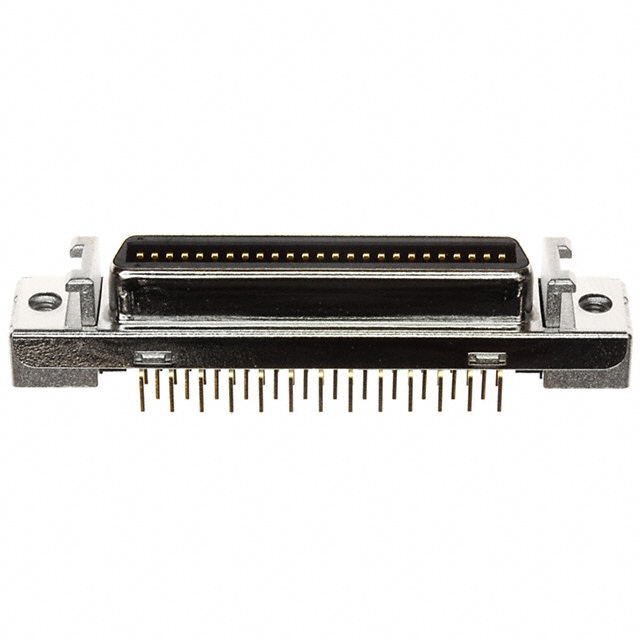

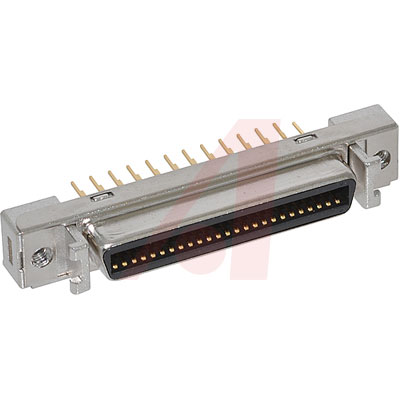

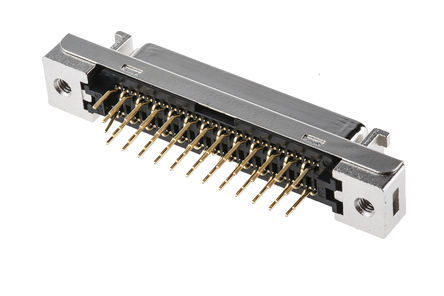

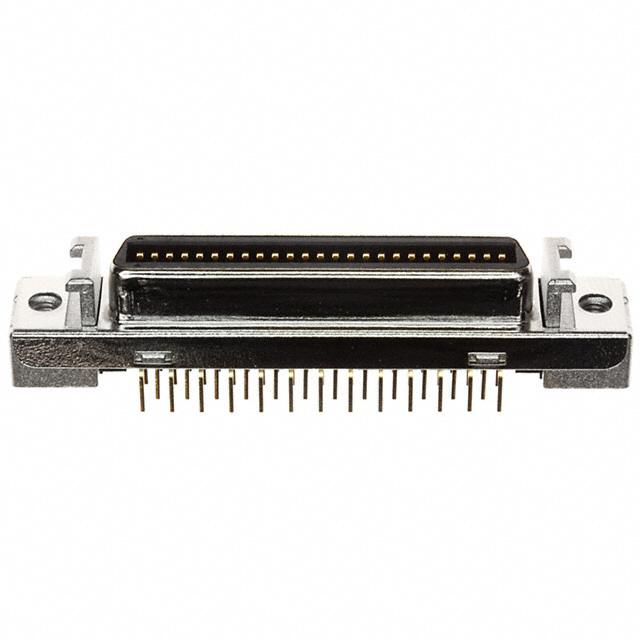

3M 10250-6212PC 连接器, 微型D sub, 102系列, 插座, 50 触点, 通孔安装, 电路板安装, 镀金触芯

直向面板安装通孔插座 102 系列，带螺钉锁

这些小型 D 带状 MDR 102系列印刷电路板屏蔽式插座具有 M2.5 或 M2.6 锁定螺纹。这些 MDR 102 系列印刷电路板屏蔽式插座的设计包含闩锁接口，以实现稳定。

与 101XX-6000 插头配接，请参见库存号 163-3285（典型）。

与 101XX-3000 插头配接，请参见库存号 515-7476（典型）。

**N**102xx-xxxxxx：高温 PCT 绝缘体

x102xx-xx

.: *0**xxx：M2.6 面板和螺钉锁

x102xx-xx

.: *1**xxx：M2.5 面板和螺钉锁

x102xx-xxxxP

.: *C**：触点区域镀金 0.76μm，尾线区域镀薄金

x102xx-xxxxP

.: *L**：触点区域镀金** **0.2μm，尾线区域镀薄金，带润滑剂处理

### 注

所述的节距指的是 PC 尾线。

10250-6212PC中文资料参数规格

技术参数

触点数 50

极性 Female

触点电镀 Nickel, Gold

额定电流 1 A

绝缘电阻 500 MΩ

排数 2

易燃性等级 UL 94 V-0

针脚数 50

额定电流Max 1 A

工作温度Max 85 ℃

工作温度Min -20 ℃

封装参数

安装方式 Through Hole

引脚间距 1.27 mm

外形尺寸

长度 52.4 mm

宽度 9.1 mm

高度 11 mm

引脚间距 1.27 mm

物理参数

外壳颜色 Black

触点材质 Copper Alloy

材质 Zinc Alloy

外壳材质 Plastic

其他

产品生命周期 Active

制造应用 Aerospace, Defence, Military, Communications & Networking, Computers & Computer Peripherals, Aerospace, Defence, Military, Communications & Networking, Computers & Computer Peripherals

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 Yes

海关信息

ECCN代码 EAR99
