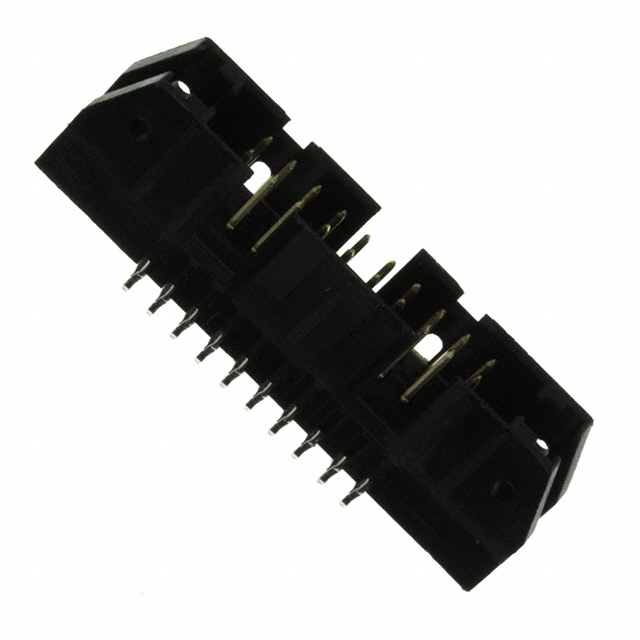

1658694-1

1658694-1图片1
1658694-1图片2
1658694-1图片3
1658694-1图片4
1658694-1图片5
1658694-1图片6
1658694-1图片7
1658694-1图片8
1658694-1图片9
1658694-1概述

Conn Ejector Header HDR 20POS 2.54mm Solder ST Thru-Hole

针座 通孔 20 位置 0.100"(2.54mm)


得捷:
CONN HEADER VERT 20POS 2.54MM


贸泽:
Headers & Wire Housings 100X100 HDR 2X010P VRT PFIT


艾睿:
Conn Ejector Header HDR 20 POS 2.54mm Press Fit ST Thru-Hole Tray


安富利:
Conn Ejector Header HDR 20 POS 2.54mm Solder ST Thru-Hole


Verical:
Conn Ejector Header HDR 20 POS 2.54mm Press Fit ST Thru-Hole Tray


MASTER:
HEADER ASSY, UNIVERSAL, ACTION PIN AMP-LATCH


Powell:
Pin and Pinless Headers AMP-LATCH


Online Components:
AMP-LATCH UNV HDR,20 POSN,VERT


Electro Sonic:
AMP-LATCH UNV HDR,20 POSN,VERT


1658694-1中文资料参数规格
技术参数

触点数 20

极性 Male

触点电镀 Gold Flash, Tin over Nickel, Tin

额定电流 1A/触头

排数 2

方向 Vertical

易燃性等级 UL 94 V-0

针脚数 20

安装角度 180 °

额定电流Max 1A/触头

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 44.7 mm

宽度 8.53 mm

高度 13.94 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -65℃ ~ 105℃

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Tray

制造应用 Signal, -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

1658694-1引脚图与封装图

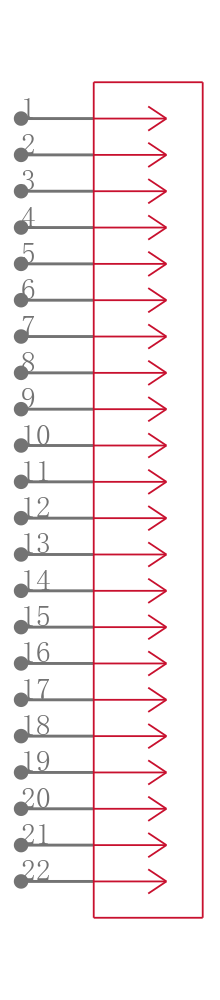

1658694-1引脚图
1658694-1封装图
1658694-1封装焊盘图
在线购买1658694-1
型号: 1658694-1
描述:Conn Ejector Header HDR 20POS 2.54mm Solder ST Thru-Hole
替代型号1658694-1
型号/品牌 代替类型 替代型号对比

1658694-1

TE Connectivity 泰科

当前型号

当前型号

2-215243-0

泰科

功能相似

1658694-1和2-215243-0的区别
