10214-55G3PC

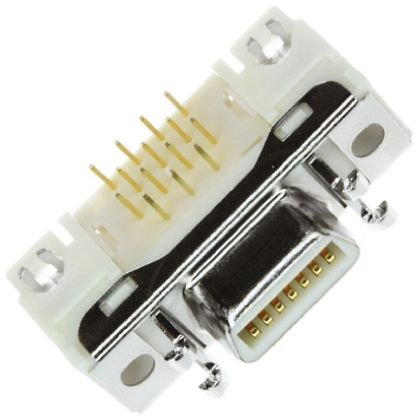

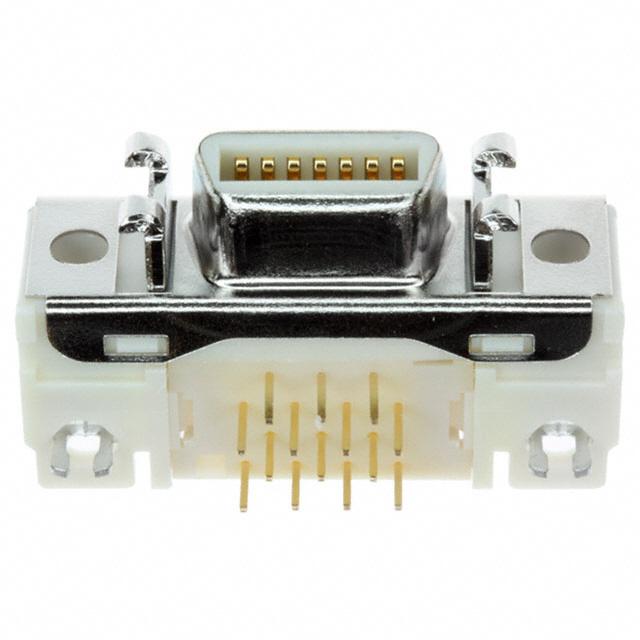

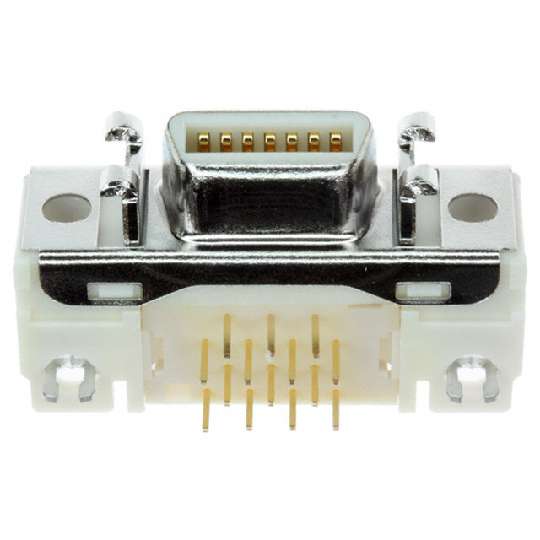

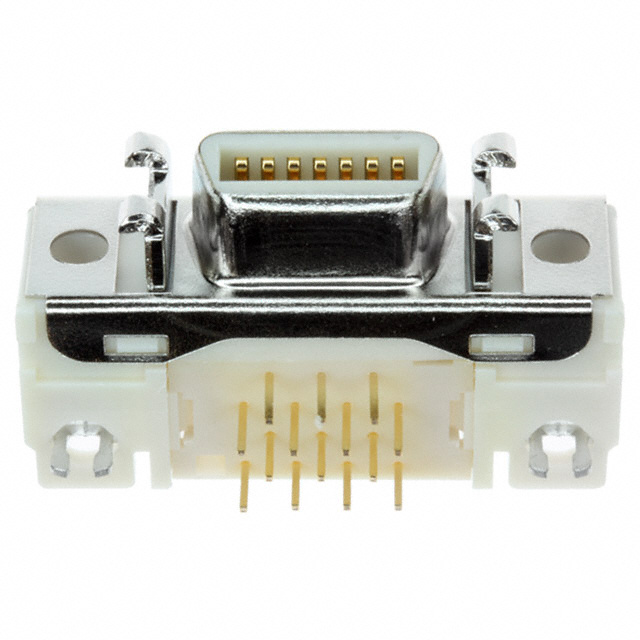

3M  10214-55G3PC  连接器, 微型D sub, 直角, 102系列, 插座, 14 触点, 通孔安装, 电路板安装, 镀金触芯

90° 面板安装印刷电路板输入/输出插座

这些 102 系列小型 D 带状 MDR 板装屏蔽式插座具有 0.050 英寸节距。 这些 102 系列小型 D 带状 MDR 板装屏蔽式插座包括接口闩锁，稳定性更高。 有关这些 102 系列小型 D 带状 MDR 板装屏蔽式插座的主体/绝缘材料和安装变化，请参见下文。

与电缆安装焊接插头（系列库存号515-7460）接合

极佳的 EMI/ESD 保护

印刷电路板安装直角插座，通过螺钉或接地锁固定

面板通过公制或 UNC 螺纹固定

102xx-5

.

*2**xx：锌合金主体

102xx-5

.

*5**xx：PCT 绝缘体，带有镀镍钢罩

102xx-52

.

*0**x：M2.6 面板和螺钉锁

102xx-52

.

*1**x：M2.5 面板和螺钉锁

102xx-55

.

*B**x：M2.5 面板，螺钉锁类型 1 3.8 mm

102xx-55

.

*F**x：M2.6 面板，螺钉锁类型 3 2.3 mm

102xx-55

.

*G**x：M2.5 面板，螺钉锁类型 3 2.3 mm

102xx-55

.

*H**x：#4-40 面板，螺钉锁类型 3 2.3 mm

102xx-xxx

.

*2**：3.9 mm 长焊接尾线

102xx-xxx

.

*3**：2.8 mm 长焊接尾线

### 注

擦拭区镀金的厚度由制造商部件号决定，以 PL 结尾的部件号具有 0.2μm，以 PE 结尾的部件号具有 0.5μm，以 PC 结尾的部件号具有 0.76μm。
