1-103635-7概述

Conn Shrouded Header HDR 18POS 2.54mm Solder RA Thru-Hole Tube

18 MTE HDR SRRA LATCH .100CL

Product Highlights

Header

Wire Termination Type = Crimp, Insulation Displacement Crimp IDC

Number of Positions = 18

Number of Rows = Single

Post Size = 0.64 [.025] mm [in]


得捷:
CONN HEADER R/A 18POS 2.54MM


艾睿:
Conn Shrouded Header 4 Sides HDR 18 POS 2.54mm Solder RA Thru-Hole Tube


MASTER:
HDRASSY,RTANG,SGLEROW2.54[.100]C/L,0.64[.025]SQPST, WITHPLZN&LATCHING;,AMPMODUMTE


Powell:
.100 AMPMODU Headers, Housings & Contacts


Online Components:
18 MTE HDR SRRA LATCH .100CL


Electro Sonic:
18 MTE HDR SRRA LATCH .100CL


1-103635-7中文资料参数规格
技术参数

触点数 18

触点电镀 Tin Lead, Gold

绝缘电阻 5000 MΩ

排数 1

方向 Right Angle

易燃性等级 UL 94 V-0

针脚数 18

安装角度 90.0 °

触点额定电流 3.00 A

额定电流Max 3A/触头

工作温度Max 105 ℃

工作温度Min -65 ℃

接触电阻Max 15 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 48.3 mm

宽度 13.6 mm

高度 6.98 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

触点材质 Brass

工作温度 -65℃ ~ 105℃

外壳材质 Thermoplastic

其他

产品生命周期 Active

包装方式 Tube

制造应用 汽车,通用,医疗,电信

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

ELV标准 Non-Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

1-103635-7引脚图与封装图

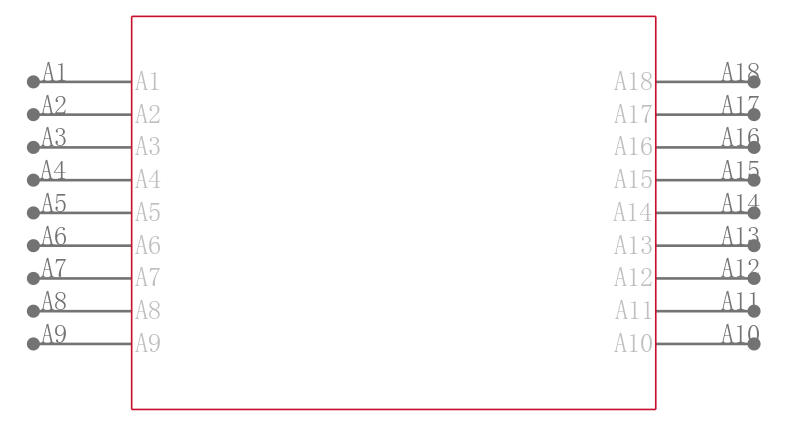

1-103635-7引脚图

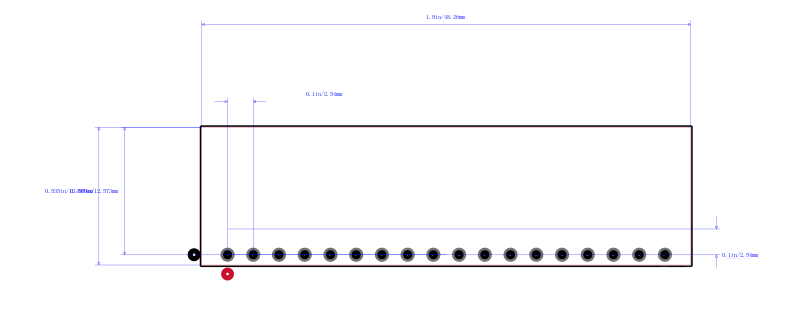

1-103635-7封装图

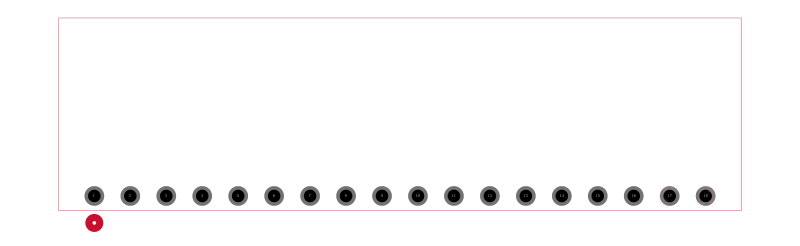

1-103635-7封装焊盘图
