10150-6000EL

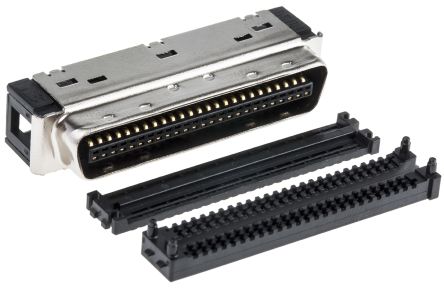

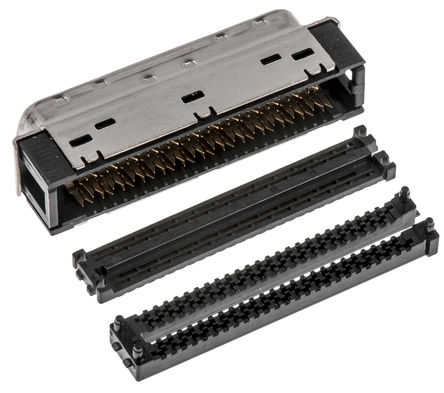

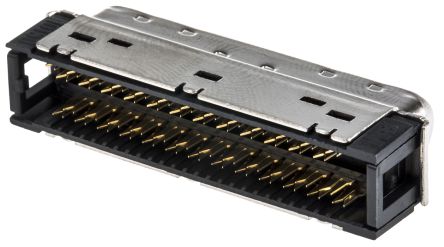

3M  10150-6000EL  连接器, 微型D sub, 101系列, 插头, 50 触点, IDC / IDT, 电缆安装, 镀金触芯

IDC 电线安装插头 MDR 屏蔽

的此系列 101 系列小型 D 带状 MDR 是 .050" IDC 电线固定屏蔽式插头。 101 系列小型 D 带状 MDR 连接器的设计提供用于单独芯线和叠加式触点的 IDC 端接。 101 系列 MDR 电线固定插头接受各种电缆结构，包括圆形、扁平、双绞线和双同轴。

### 特点和优势：

• 与金属底壳系列（典型库存号 163-3358 和库存号 194-2949）配合使用

• 出色的 EMI/ESD 保护

• 与印刷电路板插座（典型库存号 499-9752）配用

### 3M 系列的 IDC 电线安装插头包括：

• 101xx-6000

.

*E**x = 镍 IDC 镀层镀金

• 101xx-6000x

.

*L = **触点区域镀金 0.2 μm，尾线区域镀金，带润滑剂处理

• 101xx-6000x

.

*C **= 触点区域金 0.7 6 μm，尾线区镀金

• 101xx-6x

.

*0**xxx = 黑色盖

• 101xx-6x

.

*1**xxx = 灰色盖

### 注

请参见 3M IDC 带状电缆 - 典型库存号 120-8413。 另提供专用工具 - 参见库存号 120-6962 和范围。

### 标准

IDC; MIL-G-45204; IEEE 1284

### 小型三角带 MDR

电缆安装插头和印刷电路板安装插座，带预加载带状触点，具有长使用寿命

手指易松脱闩锁底壳，用于电缆安装应用

为 1.27mm 节距的高密度输入/输出应用而设计的小型三角带 MDR系统。
