1410142-1

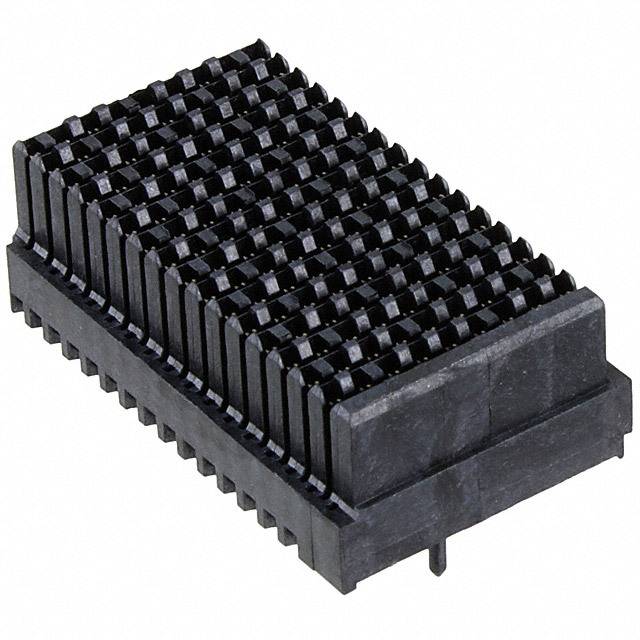

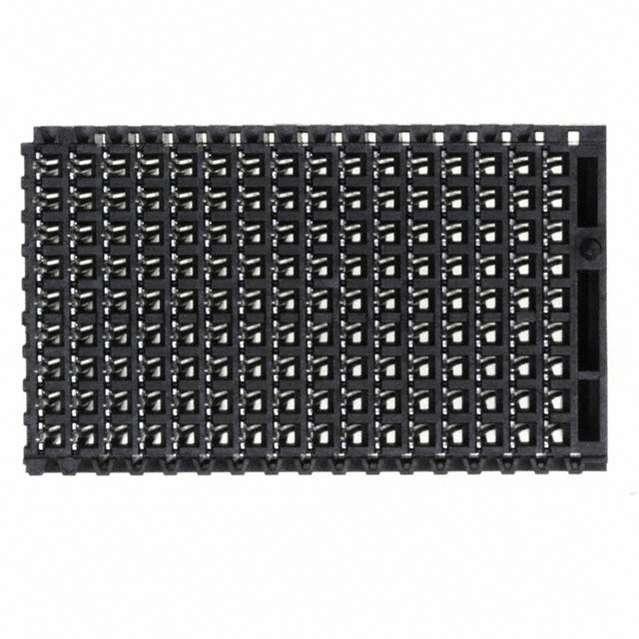

TE CONNECTIVITY  1410142-1  连接器, MULTIGIG RT系列, 背板, 144 触点, 插座, 1.8 mm, 压配合

VITA 46 VPX 标准 MULTIGIG RT 背板

VITA 46 VPX 标准 MULTIGIG RT 背板连接器系统，具有高速数据速率，能够满足或超过 10 Gbit/s。VPX 比 VME 提供更高的高速数据速率，并使用更少引脚数量提高带宽。该 MULTIGIG RT VITA 46 高速背板系统包括背板插座连接器和子卡插头连接器。这些 MULTIGIG RT VITA 46 高速背板连接器具有模块化设计，带优化印迹，可改善信号完整性。交错式差分对可最大程度降低印迹噪声。这些 VITA 46 背板连接器的模块化设计，使其适用于各种组合，可提供设计灵活性。灵活的晶片布局选项还可以进行定制。这些 MULTIGIG RT VITA 46 背板连接器具有坚固的无引脚接口，用于增强可靠性和耐用性以及卓越的串扰性能并提供非配接状态的 ESD 保护。连接器具有极化，可防止错配，且具有标准印刷电路板引脚，可提高制造效率和提供出色的电气性能

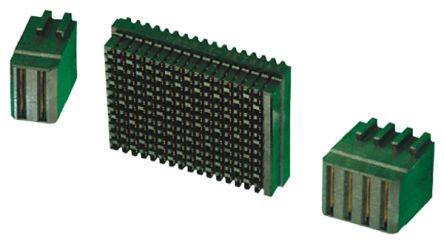

部件号 1410187-3 是子卡连接器 - 中心模块、差分

部件号 1410190-3 是子卡连接器 - 中心模块、单端

部件号 1410189-3 是子卡连接器 - 左端半模块、实用

部件号 1410140-1 是背板连接器 - 中心模块

部件号 是背板连接器 - 右端模块

部件号 1410186-1 是背板连接器 - 右端半模块

### 特点和优势

• 符合 VITA 46 VPX 标准

• 10+ Gbit/s 的高速数据传输率。

• 模块化系统，用于设计灵活性

• 优化印迹，可改善信号完整性

• 无引脚接口，可增强可靠性

• 卓越的串音性能

• 提供 ESD 保护

• 可自定义的晶片接口

• 极化以防止错配

• 标准印刷电路板引脚，提供卓越的电气性能

### 产品应用信息

这些 MULTIGIG RT VITA 46 高速背板连接器适用于要求苛刻的应用，这些应用需要具有高信号完整性的高速数据传输。应用包括军事、航空航天、国防、坚固的关键任务应用、大容量数据存储、高端和中档服务器以及电信设备。

### TE Connectivity Multigig RT 系列

MultiGig 为新型背板互连系列，用于 Vita 41 和 Vita 46 应用，提供了工业中前所未有的灵活和定制级别。这些连接器在此创新灵活平台上可以进行组合，以提供当今计算机、通信、军事、医疗或工业控制行业中任何应用所需的密度、数据吞吐量和信号完整性。

可定制的阻抗匹配印刷电路晶片端口

反极性背板连接器系统，带“无引脚”界面

卓越的串扰性能

优化印迹，用于信号完整性和方便板设计

通过低成本的板衬布，利用 .022 inch 直径

信号触点排序的三个级别

符合 Telcordia/Bellcore 标准

250 个周期的额定耐久性
