182919-1概述

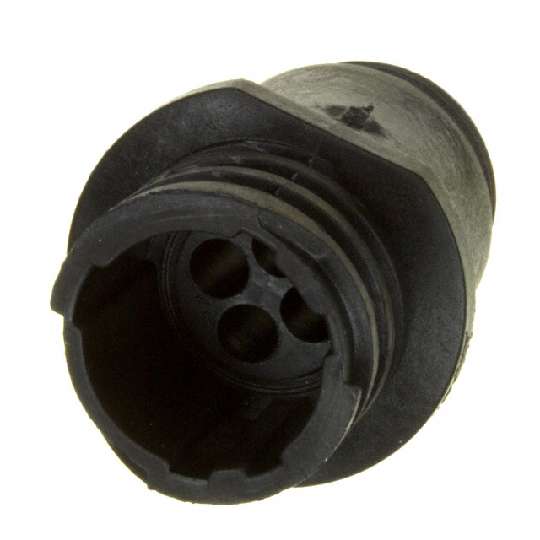

TE CONNECTIVITY  182919-1  线至板连接器, 直型, CPC系列, 4 触点, 插座

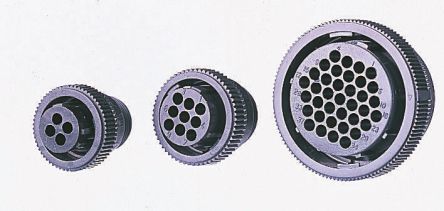

电缆安装外壳,系列 1 和 2

的 CPC 系列 1 和 2 电缆安装外壳设计用于提供快速、安全且方便的连接系统,带固定螺钉拧紧耦合环,提供标准和低密度变体。 触点的圆形配置确保板空间的高效使用。

TE Connectivity CPS 由高品质的热塑性塑料外壳制成,获得坚固的设计,特别适用于长期使用。


欧时:
### 电缆安装外壳,系列 1 和 2TE Connectivity 的 CPC 系列 1 和 2 电缆安装外壳设计用于提供快速、安全且方便的连接系统,带固定螺钉拧紧耦合环,提供标准和低密度变体。 触点的圆形配置确保板空间的高效使用。 TE Connectivity CPS 由高品质的热塑性塑料外壳制成,获得坚固的设计,特别适用于长期使用。 ### TE Connectivity CPC 塑料系列 1、2 和 3轻型纤维填充尼龙压接端接连接器,适合过程控制和运输用途。 连接器外壳有三种类型,固定插座、自由(直插式)插座以及电缆安装插头。 全部为引脚或插座配置。 自由插座可以与电缆安装插头进行直插式连接。 额定电压全部都为 250V 交流,额定温度为 - 55°C 至 +105°C。 绝缘电阻 ≥5000MΩ。1 系列提供标准密度。 2 系列触点密度更高,3 系列触点密度较低,适合电源应用。 有关触点和工具的详细信息,请参见其他系列“AMP CPC 触点和工具”。1 系列提供密封附件,以实现 IP65 防护等级。 固定插座需要法兰密封。 对于电缆安装外壳,请配合电缆入口密封使用标准 1 系列外壳。3 系列连接器额定电流为 35A,使用库存号 282-6292 16-12awg 和库存号 282-6309 10-8awg 的引脚触点以及库存号 282-6315 16-12awg 和库存号 282-6321 10-8awg 的插座触点。 另请注意,密封管适配器背壳可将任意标准 PG 螺纹电缆密封管连接到相应的 CPC 电缆或面板安装外壳。 有关电缆密封管系列,请参阅“电缆附件”部分。


立创商城:
182919-1


得捷:

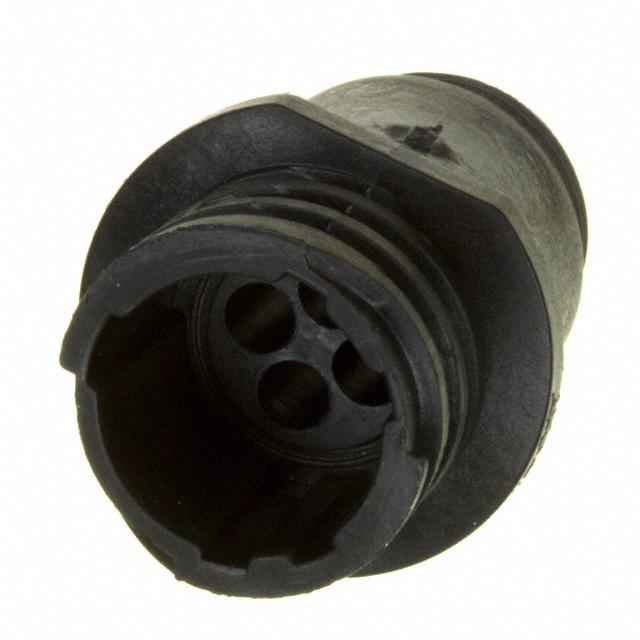

CONN RCPT HSNG MALE 4POS INLINE


e络盟:
线至板连接器, 直型, 4 触点, 插座, CPC系列


Allied Electronics:

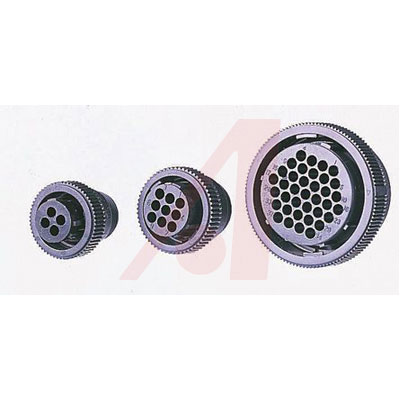

Cable mnt rcpt, series1, sz 11, 4 way, pin


安富利:
Conn Housing RCP 4 POS Crimp ST


TME:

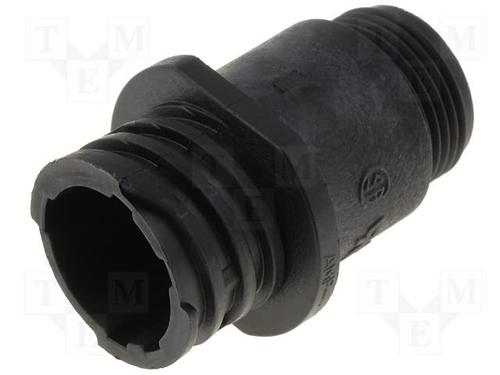

Plug; male; PIN:4; w/o contacts; CPC Series 1; for cable


Verical:
CPC FR-HANG RCP


Newark:
# TE CONNECTIVITY  182919-1  Wire-To-Board Connector, Straight, CPC Series, Receptacle, 4


MASTER:
C.P.C. free-hanging rec. for pin ctc., size 11-4


Powell:
CPC Connectors


Online Components:
CPC FR-HANG RCP


ICbanQ:
Standard Circular Connectors 11-4 FR-HANG RCP


Electro Sonic:
CPC FR-HANG RCP


182919-1中文资料参数规格
技术参数

触点数 4

极性 Female

易燃性等级 UL 94 V-0

针脚数 4

封装参数

引脚数 4

封装 -

外形尺寸

长度 34.1 mm

宽度 20.6 mm

高度 34.1 mm

封装 -

物理参数

外壳颜色 Black

工作温度 -55℃ ~ 105℃

外壳材质 Thermoplastic

其他

产品生命周期 Active

包装方式 Bag

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2010/12/15

海关信息

ECCN代码 EAR99

HTS代码 8538906000

数据手册

在线购买182919-1
型号: 182919-1
描述:TE CONNECTIVITY  182919-1  线至板连接器, 直型, CPC系列, 4 触点, 插座
替代型号182919-1
型号/品牌 代替类型 替代型号对比

182919-1

TE Connectivity 泰科

当前型号

当前型号

206153-2

泰科

完全替代

182919-1和206153-2的区别

737094-2

泰科

完全替代

182919-1和737094-2的区别
