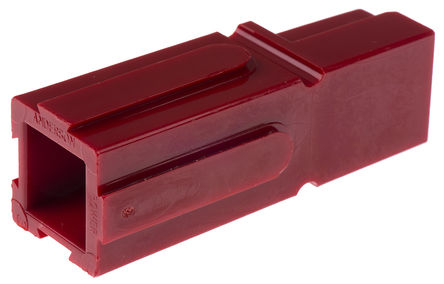

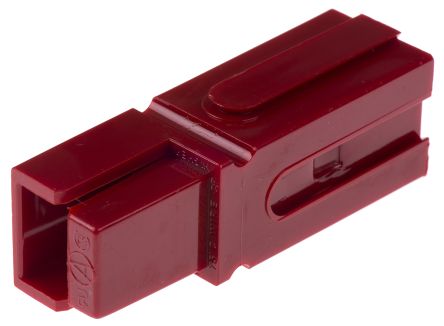

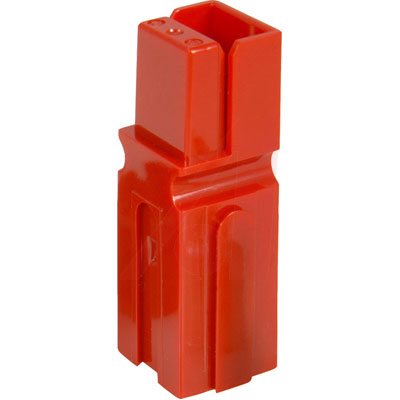

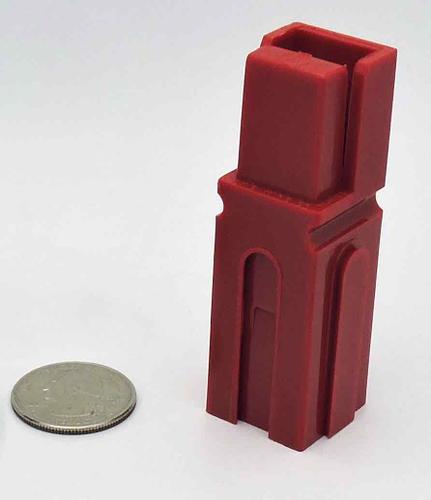

ANDERSON POWER PRODUCTS 1321G3 插接连接器外壳, 1路, 红色
30A, 75A, 120A 触点和外壳
单极模块，与楔形榫头接合在一起，以允许组装定制配置。 模块部分没有搭配类别，可确保设计的灵活性并方便组装。 可以用腈基丙烯酸酯粘合剂把模块外壳永久固定在一起。
镀银铜触点，额定电流为 30A, 75A 和 120A
触点可以压接或焊接并扣合到单极外壳中
适合于过程控制、面板建造和其它电源应用
触点按 4 个或更多模块分组时数量减少，参见选择指南表
### 30A 触点，库存号 534-963
有关合适的压接工具，参见库存号 531-009 或压接工具框架库存号 848-391，以及模具库存号 848-414
### 75A 触点，库存号 290-6118
有关合适的压接工具，参见库存号 445-885 和模具库存号 290-5941
### 120A 触点，库存号 290-6174
有关合适的压接工具，参见库存号 445-885 和模具库存号 291-9350
选择指南
---
触点电流
| 尺寸 mm
| | | | 电流
降低
| A | B | C | D |
30A | 3.7 | 3.8 | 7.7 | 16.3 | 20A
75A | 15·9 | 15·9 | 47·6 | 81·4 | 50A
120A | 22·2 | 22·2 | 69·9 | 117·5 | 110A
安装类型 | 电缆
---|---
外壳材料 | 聚碳酸脂
触点 | 镀银铜
最大交流/直流电压 | 600V
工作温度 | -25°C 至 +105°C
电线规格 |
30A | 12awg
75A | 6awg
120A | 2awg
### 认可
UL 认可 E26226、CSA 认证 LR 25154
