1503 13 VP3概述

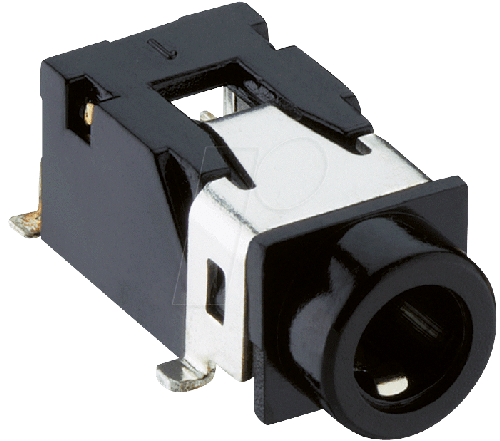

LUMBERG 1503 13 VP3 手机音频连接器, 4 触点, 插座, 3.5 mm, 电路板安装, 镀银触芯, 金属主体
是一款3.5mm立体声插孔插座, 表面安装技术 SMT, 斜角款式. 该插座适用于印刷电路板.
- .
- 符合JEITA RC-5325A JC35J4A
- .
- UL94V-0阻燃PA 66 GF绝缘体
- .
- 镀银铜合金触芯
- .
- 1A额定电流
- .
- 34VAC/DC额定电压
- .
- >=100MR绝缘电阻
1503 13 VP3中文资料参数规格
技术参数
触点数 4
极性 Male
触点电镀 Silver
额定电压AC 34.0 V
额定电流 1.00 A
绝缘电阻 100 MΩ
方向 Horizontal
接触电阻 30.0 mΩ
拔插次数 5000
额定电流Max 1 A
工作温度Max 70 ℃
工作温度Min -20 ℃
接触电阻Max 30 mΩ
封装参数
安装方式 Surface Mount
外形尺寸
高度 6 mm
物理参数
颜色 Black
触点材质 Copper Alloy
其他
包装方式 Tape & Reel TR
制造应用 音频, Industrial, Audio, 工业
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
海关信息
ECCN代码 EAR99

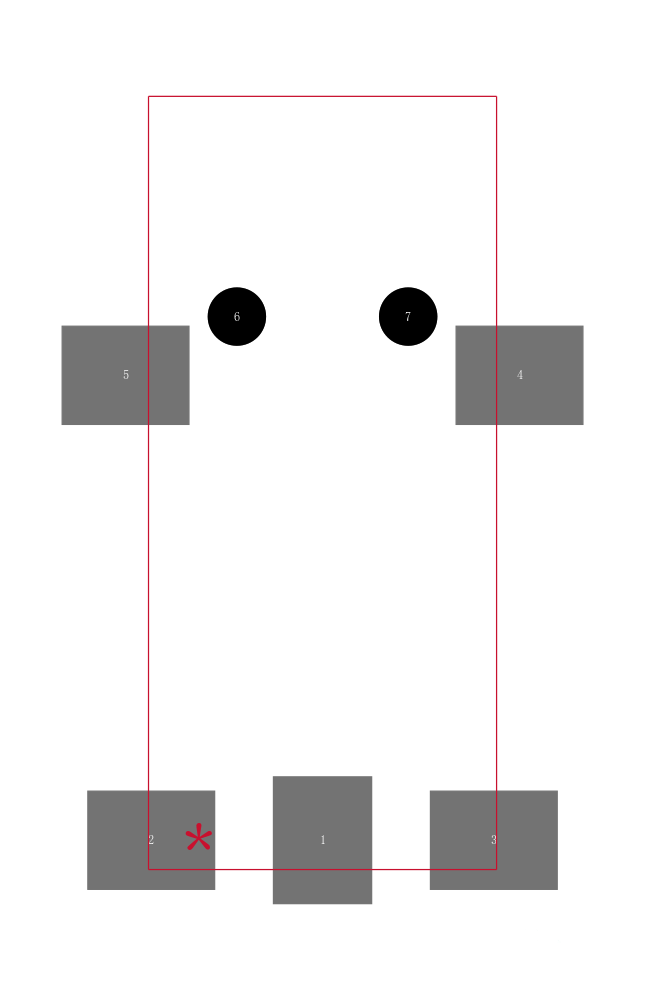

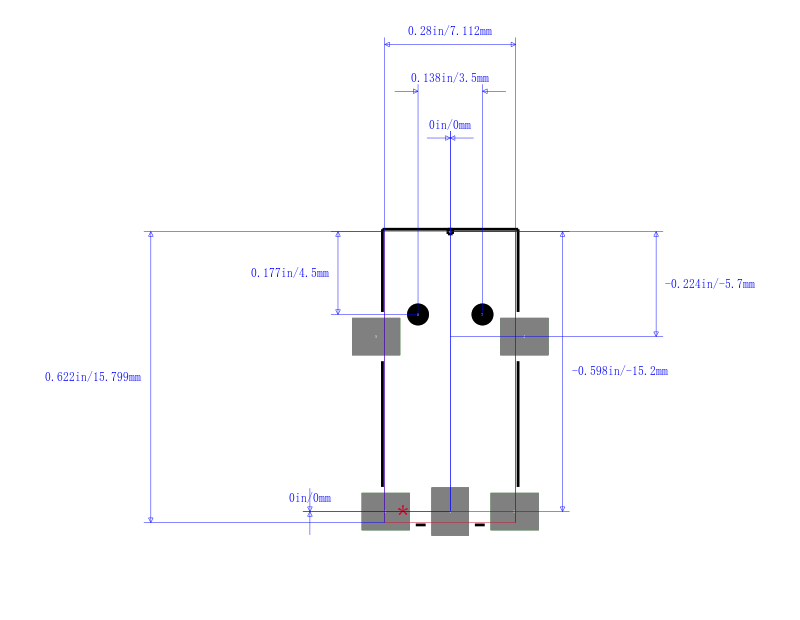

1503 13 VP3引脚图与封装图
在线购买1503 13 VP3
型号： 1503 13 VP3
制造商：
Lumberg
隆堡电子
描述：LUMBERG 1503 13 VP3 手机音频连接器, 4 触点, 插座, 3.5 mm, 电路板安装, 镀银触芯, 金属主体
替代型号1503 13 VP3
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
1503 13 VP3 Lumberg 隆堡电子 | 当前型号 | 当前型号 |
4832.232 Schurter | 功能相似 | 1503 13 VP3和4832.232的区别 |
