10-89-7102参数规格_中文资料_数据手册PDF

10-89-7102概述

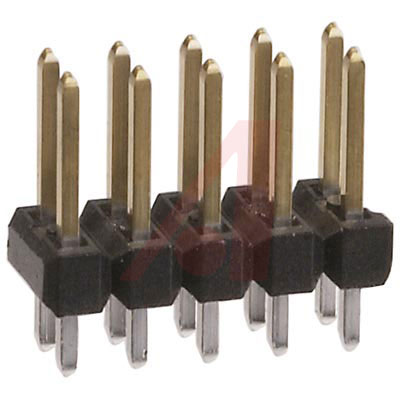

MOLEX 10-89-7102 板至板连接, C-Grid 70280系列, 10 触点, 针座, 2.54 mm, 通孔安装, 2 排

是一款10路2排2.54mm间距C-Grid® Breakaway 竖直针座, 镀金铜合金触芯, 镀锡PC尾线, 通孔端子. 70280系列PCB针座由高温热塑性塑料制成, 适用于板至板, 信号, 线至板应用.

A-70280-0045, GTIN UPC EAN: 800755021707

.: FFC与IDT组件, 已预装

.: 压合式插针, 薄型, 锁定针座

.: 黑色

.: UL94V-0阻燃等级

.: 每个触芯的额定电流为3A

.: 额定电压: 250V

.: 温度范围: -40至105°C

10-89-7102中文资料参数规格

技术参数

触点数 10

极性 Male

触点电镀 Gold

额定电压DC 250 V

额定电流 3 A

绝缘电阻 1000 MΩ

排数 2

灼热丝测试标准 Non-Compliant

无卤素状态 Low Halogen

方向 Vertical

电路数 10

易燃性等级 UL 94 V-0

针脚数 10

拔插次数 50

额定电流Max 3A/触头

工作温度Max 105 ℃

工作温度Min -40 ℃

额定电压Max 250 V

额定电压 250 V

接触电阻Max 15 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 12.7 mm

宽度 5.08 mm

高度 8.39 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Copper Alloy

材质 Copper Alloy

工作温度 -40℃ ~ 105℃

外壳材质 Thermoplastic

其他

产品生命周期 Active

包装方式 Bag

制造应用 Lighting, 照明, Audio, 医用, Computers & Computer Peripherals, 通信与网络, 消费电子产品, Consumer Electronics, 工业, 车用, Industrial, Communications & Networking, Automotive, Medical, 音频, 计算机和计算机周边

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8536694040
