1803578概述

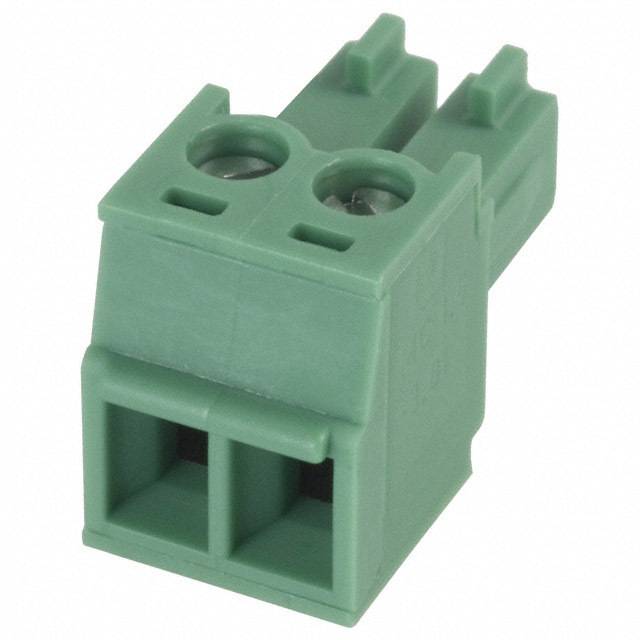

PHOENIX CONTACT 1803578 插拔式接线端子, 2 路, 160 V, 8 A, 3.81 mm, 28 AWG, 16 AWG

公司的是一个2路可拔插端子块, 螺丝连接. 此端子块间距为3.81mm, 适合电线尺寸28AWG至16AWG.

.: 绿色隔热

.: 锡接触面

.: 插入方向平行于导体轴线

.: 通过移除编码标签并连接编码信息至针座, 进行单独位置编码.

.: 聚酰胺PA绝缘材料

.: UL94 V-0阻燃等级

.: CSA, VDE, IECEE CB, CCA, EAC 和 cULus认证

.: 端子块尺寸: 16.1mm x 11.1mm x 8.41mm 长 x 高 x 宽

1803578中文资料参数规格

技术参数

触点数 2

极性 Male

线规 14AWG ~ 30AWG

触点电镀 Tin

额定电压DC 160 V

额定电压AC 160 V

额定电流 8 A

排数 1

电路数 2

易燃性等级 UL 94 V-0

针脚数 2

安装角度 180 °

额定电流Max 8 A

工作温度Max 100 ℃

工作温度Min -40 ℃

额定电压 160 V

工作电压Max 160 V

封装参数

安装方式 Screw

封装无

引脚间距 3.81 mm

外形尺寸

长度 8.41 mm

宽度 16.1 mm

高度 11.1 mm

封装无

引脚间距 3.81 mm

物理参数

外壳颜色 Green

颜色 Green

触点材质 Copper Alloy

材质 Nylon

绝缘材质 Nylon

工作温度 -40℃ ~ 100℃

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Industrial, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

HTS代码 8536694040
