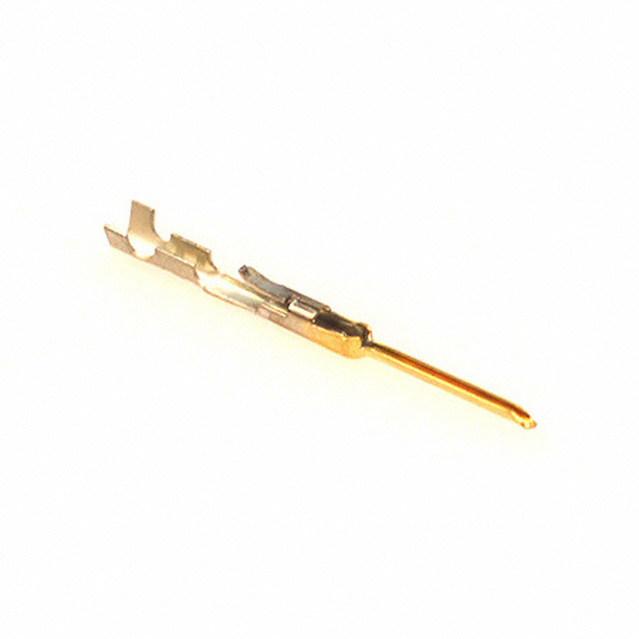

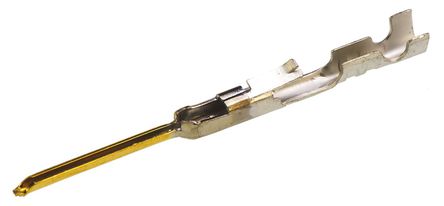

MOLEX 16-02-0109 触芯, C-Grid®, SL系列, 公, 压接, 24 AWG, 镀金触芯, 70066 Housing, 70107 Housing
SL 压接触点，70058、71851 和 70021 系列
SL 系列压接接线端子触点，在 SL 系列外壳中使用。
对于 70066 系列 SL 压接外壳，请参见典型库存号 670-3843
对于 70066D 和 70107 系列 SL 压接外壳，请参见典型库存号 670-3890 和 670-4098。
还提供压接工具，请参见库存号 809-2394
### 注
**仅供参考**：70058 和 71851 系列也可用于 70450 系列外壳
### 2.54mm Molex C-Grid/SL 系列
极性 Male
线规 24.0 AWG
触点电镀 Gold
额定电压DC 250 V
无卤素状态 Low Halogen
接触电阻 15 mΩ
额定电流Max 3 A
工作温度Max 105 ℃
工作温度Min -40 ℃
接触电阻Max 15 mΩ
引脚间距 2.54 mm
长度 21.39 mm
宽度 2.03 mm
高度 2.18 mm
引脚间距 2.54 mm
触点材质 Phosphor Bronze
材质 Phosphor Bronze
工作温度 -40℃ ~ 105℃
产品生命周期 Active
包装方式 Bag
制造应用 工业, 医用, 车用, 通信与网络, Signal Processing, 信号处理, 商用车用, 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
ECCN代码 EAR99
HTS代码 8536904000
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
16-02-0109 Molex 莫仕 | 当前型号 | 当前型号 |
16-02-0077 莫仕 | 功能相似 | 16-02-0109和16-02-0077的区别 |
