1-188275-2

Micro-MaTch 微型连接器 - 母板载 PCB 插座Micro-MaTch 微型印刷电路板板载母连接器，包括侧面接入母印刷电路板插座和顶部接入母印刷电路板插座，可与 Micro-MaTch 带状电缆连接器配接。 这些 Micro-MaTch 印刷电路板安装母连接器具有 1.27mm 的中心线和红色的聚酯 GF 外壳，设计用于焊接到标称厚度 1.6mm 的印刷电路板上。 这些 Micro-MaTch 母印刷电路板连接器的镀锡触点具有额外的定位弹簧，可吸收公与母触点之间的任何移动（振动/热膨胀引起的），从而实现气密连接。 部件号为 x-215079-x 为顶部接入板载母连接器 部件号为 x-215460-x 为侧面接入板载母连接器 部件号为 x-338068-x 为顶部接入板载母连接器，带锁定闩锁 部件号为 x-338070-x 为侧面接入板载母连接器，带锁定闩锁 部件号为 x-188275-x 为 SMT 顶部接入板载母连接器 有关配接连接器，请参见库存号 680-1976 和 680-5148（典型）极化侧面接入或顶端接入印刷电路板插座 焊接脚为齿状，在焊接前及焊接时提供高保持力

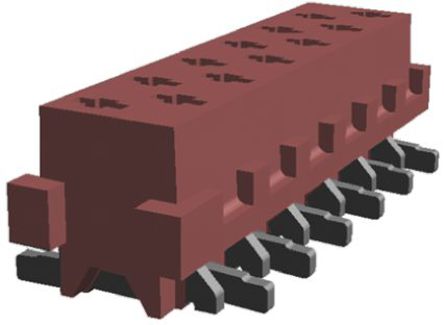

Micro-MaTch 1.27mm 母板载 SMT 插座

Micro-MaTch 母板载 SMT 插座适用于垂直和直角板对板及线对板互连。Micro-MaTch 系列的连接器采用节省空间的紧凑设计，具有 1.27 mm 节距。母触点具有触点弹簧系统，可防止摩擦腐蚀。定位弹簧可防止由振动和热膨胀造成的公和母触点之间的移动。防止接触点移动可以形成气密性连接，使接触弹簧系统具有防摩擦效果。这些 Micro-MaTch 母板载 SMT 插座经极化，可防止错配。部件号 x-338069-x 具有锁定闩锁，用于牢固配接连接。

### 特点和优势

• 紧凑节省空间的设计

• 完全镀锡的触点

• 触点弹簧，可防止摩擦腐蚀

• 气密性连接

• 极化以防止错配

• 提供带锁定闩锁的型号，用于牢固配接连接
