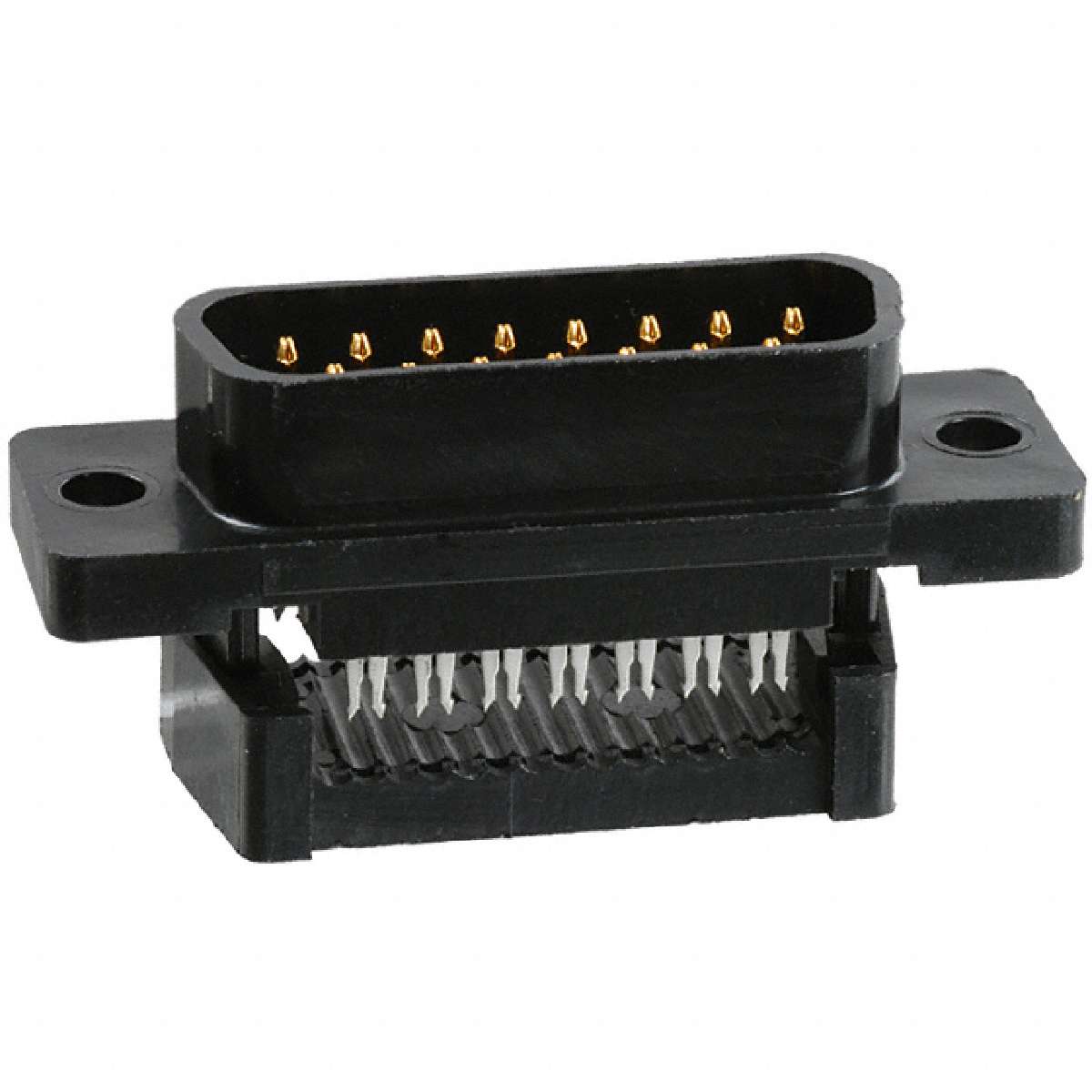

AMPLIMITE D-Sub 带状电缆，HDF-20 系列，薄型，IDC，全塑
AMPLIMITE HDF-20 系列薄型 IDC 全塑 D-Sub 连接器，可用于圆形导线扁平带状电缆。 这些 AMPLIMITE HDF-20 系列 IDC 全塑 D-Sub 带状电缆连接器具有预安装黑色 94V-0 等级热塑性外壳和盖，带 3.05mm 标准安装孔，已预载双工电镀磷青铜触点，触点可在 1.27 mm 中心接受 28 AWG 和 26 AWG 实心和绞合圆形导线扁平带状电缆。 这些 AMPLIMITE HDF-20 系列 D-Sub 带状电缆连接器可与 HD-20 板载和 HDE 全塑 D-Sub 电缆连接器配用。
关于可选的应力消除装置，请参见典型库存号 409-3387 和 409-3422。
关于螺钉锁和螺钉，请参见典型库存号 680-9358、717-4473 和 680-9351。
还可以安装在面板上的塑料体、安装电缆的 D 型连接器插头和插座
高度 18.56mm，宽度 12.6mm
库存号 798-1511 具有螺纹插件 #4-40
### D 型附件 -
触点数 15
极性 Male
触点电镀 Gold, Tin over Nickel
额定电流 1.25 A
绝缘电阻 5000 MΩ
排数 2
易燃性等级 UL 94 V-0
针脚数 15
接触电阻 25.0 mΩ
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压Max 250 VAC
额定电压 250 VAC
工作电压Max 250 VAC
安装方式 Through Hole
引脚间距 2.77 mm
长度 39.14 mm
宽度 12.59 mm
高度 18.56 mm
引脚间距 2.77 mm
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
材质 Plastic
工作温度 -55℃ ~ 105℃
外壳材质 Thermoplastic
产品生命周期 Active
包装方式 Tube
制造应用 Communications & Networking, Computers & Computer Peripherals, Industrial, Communications & Networking, Signal, 工业, Industrial, 通信与网络, 计算机和计算机周边, Computers & Computer Peripherals
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
ECCN代码 EAR99
HTS代码 8536694040
