180580-0005概述

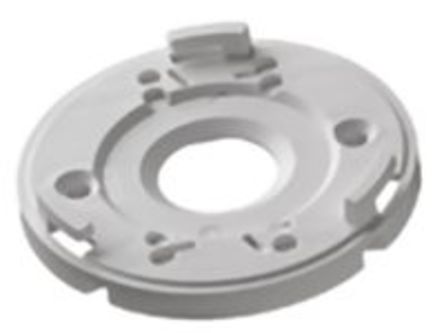

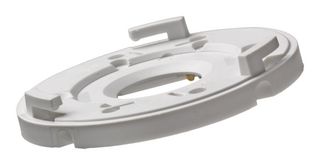

MOLEX 180580-0005 发光二极管底座, 单LED, 母
Nichia 阵列支座
Molex 的 LED 阵列支座极其适用于 OEM 灯具制造商，可以简化 Nichia CoB-L LED 安装过程并通过使用压缩触点减少安装时间，无需手动或表面安装焊接和昂贵的表面安装设备。 使用无与伦比的互连技术，Molex 的 LED 阵列支座提供无焊接解决方案，用于安装 Nichia CoB-L LED 阵列至 OEM 设计中，其使用双端电线夹接线端子，用于电源电缆串行或并行排序。 此支座允许 Nichia CoB-L LED 阵列快速安装至灯具，支持现场更换且便于对当前应用进行升级。 Molex LED 阵列座极其适用于以下应用：建筑照明、区域照明和筒灯照明。
薄型 4.1 mm 设计
到电源阵列的压缩触点
光学间隙区 OCA 满足电气和热连接，无光输出或光束角干扰
使用双端电线夹接线端子以连接电源，建议适用于电线尺寸 18AWG 或 20AWG 实心线，或如果使用绞合线，则建议之后进行预镀锡
可松脱电线夹，便于返工或替换
阵列使用集成预固定插片固定到支座
使用 M3 或 4-40 UNC 螺钉将 LED 阵列附件和支座螺钉安装至散热片
在 LED 与散热片之间提供电压隔离
在高环境温度中稳定连接
特别适用于聚光照明或区域照明
可现场维修
782-3677 用于 Nichia、Osram Solerig 和 Cree 22 x 22 mm 矩形 COB，双端线夹。
818-3254 用于 Nichia 圆形 Ø22 mm COB，单端线夹。
818-3257 用于 Nichia 圆形 Ø22 mm COB，单端线夹还安装 LEDiL Angela/Angelina 反射器。
