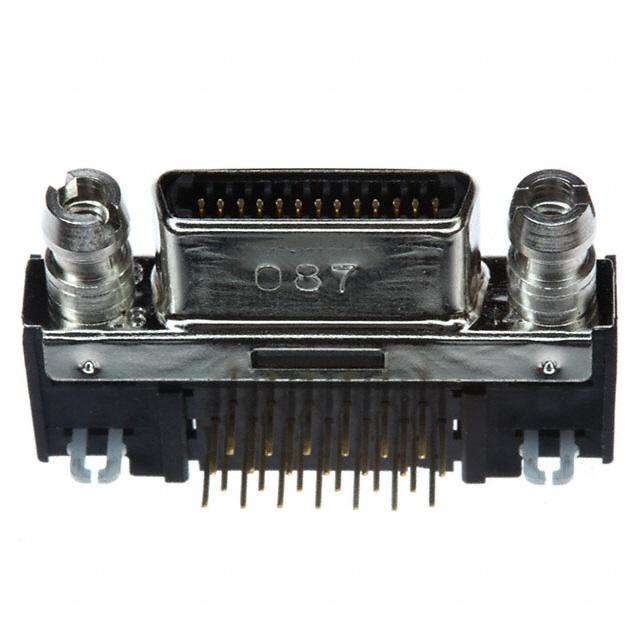

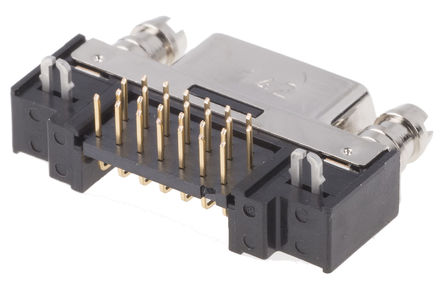

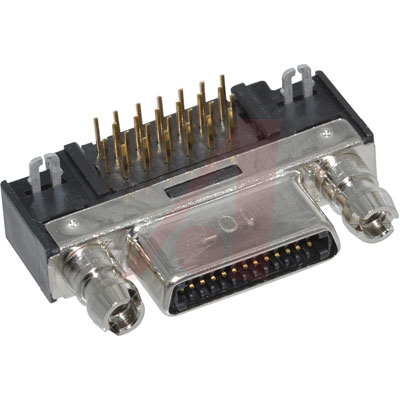

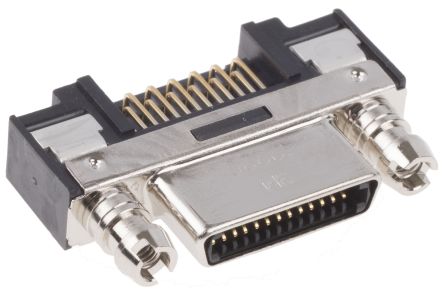

12226-5150-00FR概述
3M 12226-5150-00FR 输入输出连接器, 122系列, 矩形电源, 插座, 26 触点, 焊接, 电路板安装
是一款26路0.80mm屏蔽直角插口, 带镀金铜合金触芯, 通孔与焊接端子. 122系列具有耐高温尼龙绝缘, wiper触芯可以可靠的多次插拔.
GTIN UPC EAN: 04547452340286 JE150323127
- .
- 地锁, PCB固定
- .
- 全金属面, 更好的EMI屏蔽性能
- .
- 板载插孔, 保持安全连接
- .
- 0.5A额定电流
- .
- UL94V-0阻燃等级
12226-5150-00FR中文资料参数规格
技术参数
触点数 26
极性 Female
触点电镀 Gold
额定电流 500 mA
绝缘电阻 500 MΩ
排数 2
易燃性等级 UL 94 V-0
针脚数 26
额定电流Max 0.5 A
工作温度Max 70 ℃
工作温度Min -40 ℃
额定电压 350 VAC
封装参数
安装方式 Through Hole
引脚间距 400 µm
外形尺寸
长度 24.8 mm
宽度 15.6 mm
高度 5 mm
脚长度 3 m
引脚间距 400 µm
电缆长度 3 m
物理参数
外壳颜色 Black
颜色 Black
触点材质 Copper Alloy
材质 Steel
工作温度 -40℃ ~ 70℃
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Box
制造应用 Industrial, 工业
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
海关信息
ECCN代码 EAR99
12226-5150-00FR引脚图与封装图
