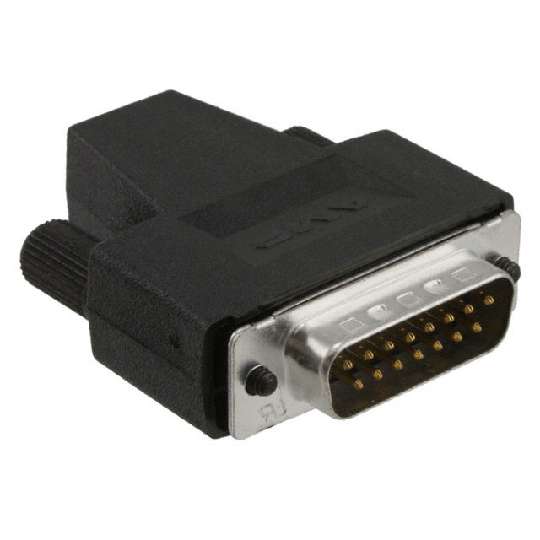

1-747946-5

1-747946-5图片1
1-747946-5图片2
1-747946-5图片3
1-747946-5图片4
1-747946-5图片5
1-747946-5图片6
1-747946-5图片7
1-747946-5图片8
1-747946-5图片9
1-747946-5图片10
1-747946-5图片11
1-747946-5概述

Conn D-Subminiature M 15POS IDT ST Cable Mount 15 Terminal 1Port Loose

15 位 D-Sub 插头,公引脚


得捷:
CONN D-SUB PLUG 15POS IDC


艾睿:
Conn D-Subminiature M 15 POS IDT ST Cable Mount 15 Terminal 1 Port Package


安富利:
Conn D-Subminiature PL 15 POS IDT ST Cable Mount 15 Terminal 1 Port Bulk


Chip1Stop:
Conn D-Subminiature M 15 POS IDT ST Cable Mount 15 Terminal 1 Port Loose Piece


Verical:
Conn D-Subminiature M 15 POS IDT ST Cable Mount 15 Terminal 1 Port Package


Newark:
# AMP - TE CONNECTIVITY  1-747946-5  Standard D Sub Connector, 15 Contacts, Plug, DA, Amplimite HDE-20 Series, Metal Body, IDC / IDT


MASTER:
SHIELDING ENCLOSURE KIT, PLUG, SIZE 2, 15 POSN, AMPLIMITE HDE-20


Powell:
Standard Cable Connectors


Online Components:
KIT,PLUG,15P,HDE,SHLD ENCLSRE


Electro Sonic:
KIT,PLUG,15P,HDE,SHLD ENCLSRE


1-747946-5中文资料参数规格
技术参数

触点数 15

极性 Male

线规 22AWG ~ 26AWG

触点电镀 Gold, Tin over Nickel

额定电流 3.7A/触头

排数 2

易燃性等级 UL 94 V-0

针脚数 15

屏蔽 Yes

额定电流Max 3.7A/触头

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压Max 250 VAC

额定电压 250 V

工作电压Max 250 VAC

封装参数

引脚间距 2.77 mm

外形尺寸

长度 42.79 mm

宽度 16.0 mm

高度 16 mm

引脚间距 2.77 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 105℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Signal

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536698000

数据手册

在线购买1-747946-5
型号: 1-747946-5
描述:Conn D-Subminiature M 15POS IDT ST Cable Mount 15 Terminal 1Port Loose
替代型号1-747946-5
型号/品牌 代替类型 替代型号对比

1-747946-5

TE Connectivity 泰科

当前型号

当前型号

747946-2

泰科

功能相似

1-747946-5和747946-2的区别
