1-745496-7

AMP FROM TE CONNECTIVITY  1-745496-7  连接器, D sub, 堆叠式, Amplimite HDE-20系列, DB, 插头, 25 触点, 金属主体, IDC / IDT

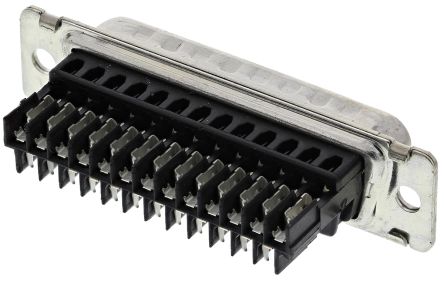

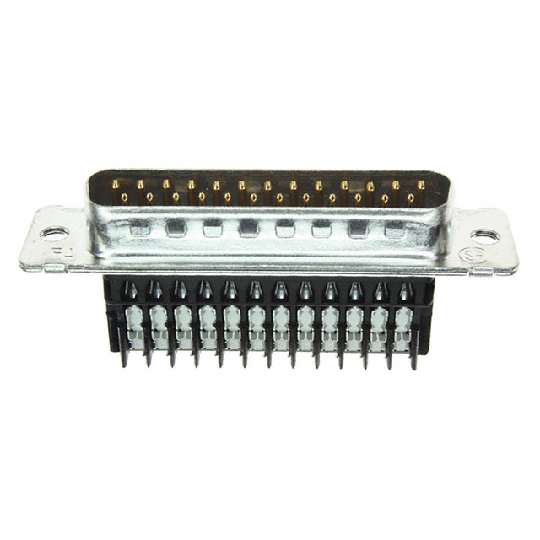

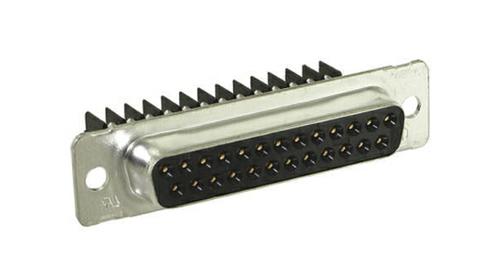

AMPLIMITE D-Sub ，HDE-20 IDC 系列，金属外壳，电缆安装

AMPLIMITE HDE-20 金属外壳 IDC D-Sub 连接器，用于散线和带护套电缆。 这些 HDE-20 IDC D-sub 电缆插头和插座连接器具有镀锡钢外壳和 94V-0 等级黑色热塑性插片，已预载双工电镀磷青铜 IDC 触点。触点在配接端镀金，在压接端镀锡。 这些 HDE-20 IDC D-sub 连接器具有不同触点镀层和电线规格选件，有关详细信息，请参见制造商数据表。 这些触电可接受的最大导线绝缘厚度为 0.38 mm，最大导线绝缘直径为 1.52 mm。 HDE-20 系列 IDC D-Sub 电缆连接器，可与 HDP 和 HD-20 板上安装系列连接器配用。

关于合适的电缆夹或底壳，请参见典型库存号 450-9113、717-4596 和 680-9131

关于合适的母连接器螺钉锁和公连接器螺钉固定架，请参见典型库存号 450-9258、717-4473、450 - 9208 和 717-4498。

关于锁定柱组件，请参见库存号 450-9365

关于弹簧闩锁，请参见库存号 450-9321

关于带螺纹孔的闩锁块，请参见库存号 450-9371 和 717-4656

关于带槽头和通孔的闩锁块，请参见库存号 680-9392

有关合适的工具，请参阅活塞把手工具手柄（库存号 120-4477）、活塞把手头（库存号 120-4483）和 T 形手柄插入工具（库存号 536-9786）

**补充数据**

---

**库存号** | **制造商部件号** | **触点镀层** | **接触导线规格**

536-9736 | 1-745491-7 | 0.00076 镀金 | 26-22 AWG

718-4786 | 1-745491-8 | 镀金 | 26-22 AWG

680-8803 | 1-745492-8 | 0.00076 镀金 | 26-22 AWG

536-9685 | 1-745492-9 | 0.00076 镀金 | 22-20 AWG

718-4742 | 2-745492-0 | 镀金 | 26-22 AWG

536-9742 | 1-745493-4 | 0.00076 镀金 | 26-22 AWG

719-8750 | 1-745493-6 | 0.00076 镀金 | 30-26 AWG

536-9764 | 1-745495-8 | 0.00076 镀金 | 26-22 AWG

718-4770 | 2-745495-0 | 镀金 | 26-22 AWG

536-9714 | | 0.00076 镀金 | 26-22 AWG

718-4789 | 1-745496-8 | 镀金 | 26-22 AWG

680-8807 | 1-745497-7 | 镀金 | 26-22 AWG

536-9720 | 1-745498-5 | 0.00076 镀金 | 26-22 AWG

680-8816 | 1-745498-7 | 镀金 | 26-22 AWG

782-6155 | 1-745495-7 | 0.00076 镀金 | 26-30 AWG

782-9457 | 1-745494-6 | 镀金 | 22-26 AWG

798-1476 | 1-745491-9 | 0.00076 镀金 | 20-22 AWG

822-4982 | 1-745491-6 | 0.00076 镀金 | 30-26 AWG

822-4986 | 1-745492-7 | 0.00076 镀金 | 30-26 AWG

822-4995 | 1-745496-9 | 0.00076 镀金 | 30-26 AWG

822-4998 | 2-745496-0 | 0.00076 镀金 | 20-22 AWG
