1658610-3

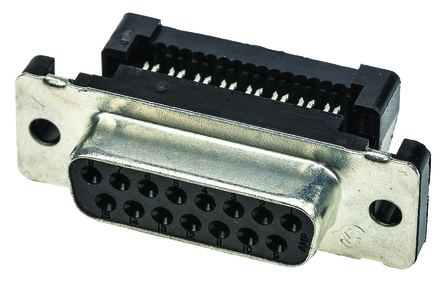

AMP FROM TE CONNECTIVITY  1658610-3  连接器, D sub, 堆叠式, Amplimite HDF-20系列, DA, 插座, 15 触点, 金属主体, IDC / IDT

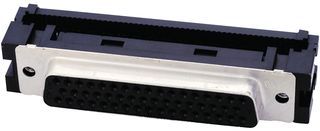

AMPLIMITE HDF-20 系列薄型 IDC 金属外壳 D-Sub

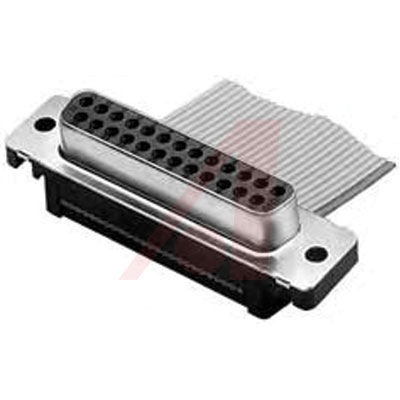

AMPLIMITE HDF-20 系列薄型金属外壳 IDC D-sub 连接器，用于扁平带状电缆。 这些 AMPLIMITE HDF-20 系列 IDC D-Sub 带状电缆连接器具有预安装黑色 94V-0 等级热塑性外壳和盖，带镀锡钢前壳，已预载双工电镀磷青铜触点，触点可在 1.27 mm 中心接受 28 AWG 和 26 AWG 实心和绞合圆形导线扁平带状电缆。

.

*1658613-x** 和 **1658612-x**，具有标准安装孔。

.

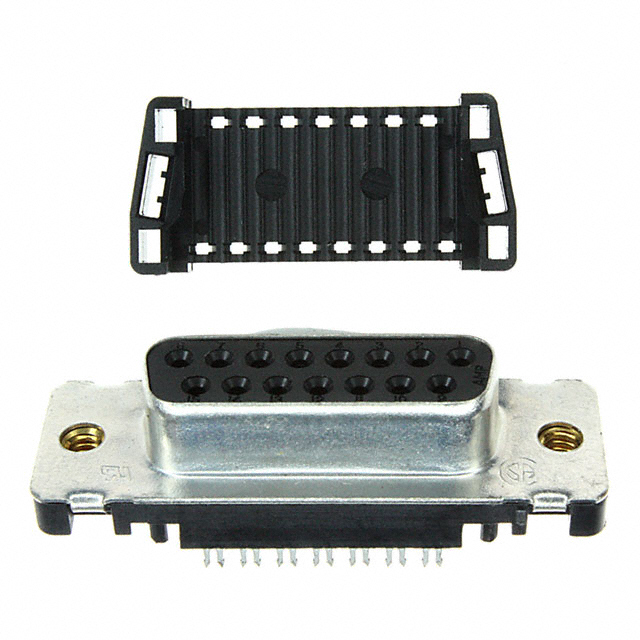

*1658608-x**、**1658610-x**、**1658607-1** 和 **1658606-1**，具有黄铜镀镍 4-40 螺纹插件。

这些 AMPLIMITE HDF-20 系列 D-Sub 带状电缆连接器可与 HD-20 板上安装、HDP 和 HDE（仅限尺寸 1-4）d-sub 连接器配用。

关于可选的应力消除装置，请参见典型库存号 409-3387 和 409-3422。

关于螺钉锁和螺钉，请参见典型库存号 680-9358、717-4473 和 680-9351。

薄型黑色金属主体电缆安装

IDC D 插头和插座连接器

使用组件工具，库存号 301-8177 和插头及插座模具，库存号 409-3438、409-3444

另参见附件，典型库存号 450-9258

### 注

库存号 798-1515（9 路插座连接器）具有 #4-40 锁定紧固件蓝色颜色编码。
