1761028-3概述

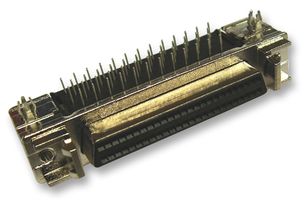

50 位置 1.27 mm 微型 直角 D-Sub

50 位 D 型 插座,母型插口


得捷:
CONN D-TYPE RCPT 50POS R/A SLDR


立创商城:
1761028-3


贸泽:
D-Sub标准连接器 50 SCSI2/3 RA RCPT


e络盟:
D-Sub 连接器, 标准, 插座, AMPLIMITE 0.050系列, 50 触点, DD, 焊接


艾睿:
Conn D-Subminiature SKT 50 POS 2.54mm Solder RA Thru-Hole 50 Terminal 1 Port Tube


Allied Electronics:
Conn; D-Sub; PCB Socket; 50Pos; RTAng; III Series; Solder


安富利:
Conn D-Subminiature SKT 50 POS 2.54mm Solder RA Thru-Hole 50 Terminal 1 Port Tube


Chip1Stop:
Conn D-Subminiature SKT 50 POS 2.54mm Solder RA Thru-Hole 50 Terminal 1 Port Tube


TME:
Connector: wire-board; PIN:50; shielded; Locking: latch, screws


Verical:
Conn D-Subminiature SKT 50 POS 2.54mm Solder RA Thru-Hole 50 Terminal 1 Port Tube


Newark:
D Sub Connector, Amplimite, 50 Contacts, Receptacle, DD, AMPLIMITE 0.050 Series, Steel Body, Solder


MASTER:
RECEPTACLE ASSEMBLY, SHIELDED, RIGHT ANGLE, RAILED, .050 SERIES, AMPLIMITE


Powell:
.050 Series Board Mount Connectors


Online Components:
50 50SR R/A RCPT ASSY,LEAD FRE


Electro Sonic:
50 50SR R/A RCPT ASSY,LEAD FRE


1761028-3中文资料参数规格
技术参数

触点数 50

极性 Female

触点电镀 Gold Flash

额定电流 1 A

排数 2

方向 Right Angle

易燃性等级 UL 94 V-0

针脚数 50

屏蔽 Yes

额定电流Max 1A/触头

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 30 VAC

封装参数

安装方式 Through Hole

封装 -

引脚间距 1.27 mm

外形尺寸

长度 52.45 mm

宽度 16.87 mm

高度 10.31 mm

封装 -

引脚间距 1.27 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

材质 Thermoplastic

工作温度 -55℃ ~ 105℃

外壳材质 Thermoplastic

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, 工业, Signal

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

1761028-3引脚图与封装图
1761028-3引脚图
1761028-3封装图
1761028-3封装焊盘图
在线购买1761028-3
型号: 1761028-3
描述:50 位置 1.27 mm 微型 直角 D-Sub
替代型号1761028-3
型号/品牌 代替类型 替代型号对比

1761028-3

TE Connectivity 泰科

当前型号

当前型号

787171-5

泰科

功能相似

1761028-3和787171-5的区别
