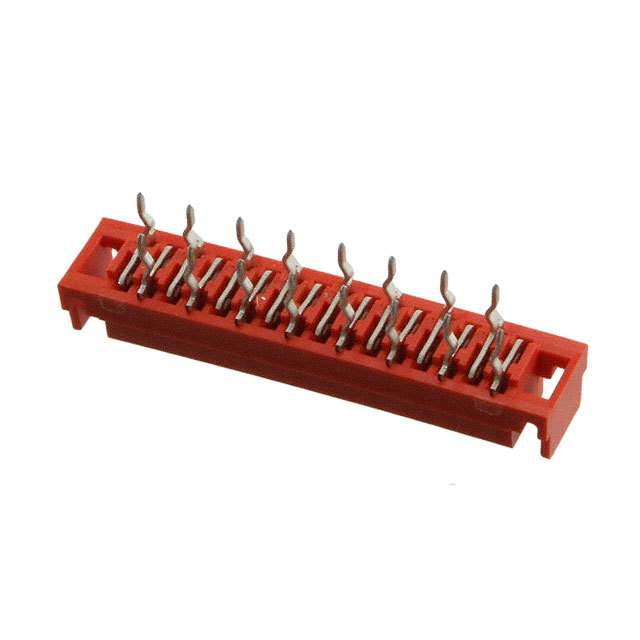

1-338068-6

Micro-MaTch 微型连接器 - 母板载 PCB 插座Micro-MaTch 微型印刷电路板板载母连接器，包括侧面接入母印刷电路板插座和顶部接入母印刷电路板插座，可与 Micro-MaTch 带状电缆连接器配接。 这些 Micro-MaTch 印刷电路板安装母连接器具有 1.27mm 的中心线和红色的聚酯 GF 外壳，设计用于焊接到标称厚度 1.6mm 的印刷电路板上。 这些 Micro-MaTch 母印刷电路板连接器的镀锡触点具有额外的定位弹簧，可吸收公与母触点之间的任何移动（振动/热膨胀引起的），从而实现气密连接。 部件号为 x-215079-x 为顶部接入板载母连接器 部件号为 x-215460-x 为侧面接入板载母连接器 部件号为 x-338068-x 为顶部接入板载母连接器，带锁定闩锁 部件号为 x-338070-x 为侧面接入板载母连接器，带锁定闩锁 部件号为 x-188275-x 为 SMT 顶部接入板载母连接器 有关配接连接器，请参见库存号 680-1976 和 680-5148（典型）极化侧面接入或顶端接入印刷电路板插座 焊接脚为齿状，在焊接前及焊接时提供高保持力

Micro-MaTch 1.27 mm 母板载印刷电路板插座

Micro-MaTch 母板载印刷电路板插座连接器适用于垂直和直角板对板及线对板互连。Micro-MaTch 系列的连接器采用节省空间的紧凑设计，具有 1.27 mm 节距。母触点具有触点弹簧系统，可防止摩擦腐蚀。定位弹簧可防止由振动和热膨胀造成的公和母触点之间的移动。防止接触点移动可以形成气密性连接，使接触弹簧系统具有防摩擦效果。这些 Micro-MaTch 母板载印刷电路板插座具有弯曲支脚，设计用于牢固固定至印刷电路板。提供顶部和侧面接入型号和锁定闩锁，用于牢固配接连接。

x-215079-x 部件号具有顶部接入

x-338068-x 部件号具有顶部接入，带闩锁

x-215460-x 部件号具有侧面接入

x-338070-x 部件号具有侧面接入，带闩锁

### 特点和优势

• 紧凑节省空间的设计

• 完全镀锡的触点

• 触点弹簧，可防止摩擦腐蚀

• 气密性连接

• 弯曲支脚，可确保固定牢固

• 提供带锁定闩锁的型号，用于牢固配接连接
