1-215307-2参数规格_中文资料_数据手册PDF

1-215307-2概述

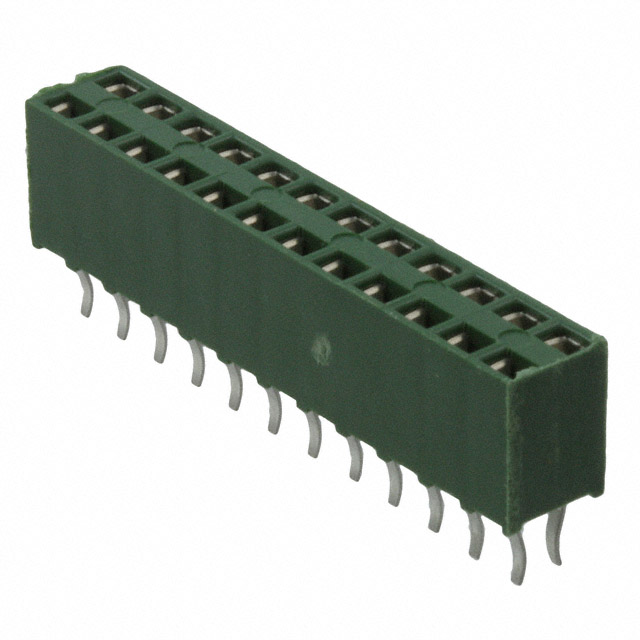

AMP FROM TE CONNECTIVITY 1-215307-2 线至板连接器, 垂直, AMPMODU HV-100系列, 24 触点, 插座, 2.54 mm, 通孔安装, 2 排

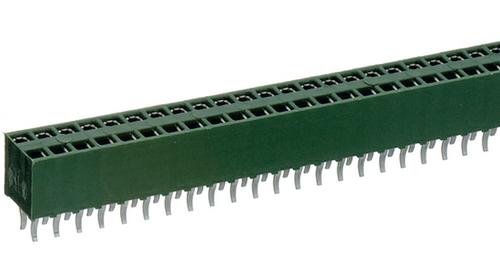

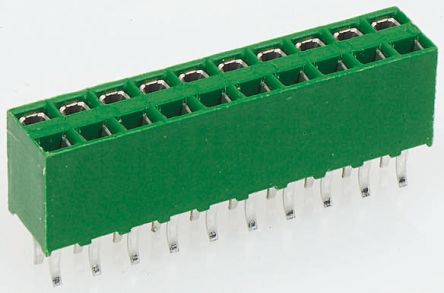

2.54 mm AMPMODU HV100 印刷电路板插座

AMPMODU HV100 印刷电路板插座，具有 2.54mm 中心线，适用于广泛的应用。这些 AMPMODU HV100 印刷电路板插座为垂直安装，具有顶部接入。焊接支脚采用弯曲设计，可牢固固定到印刷电路板上。这些 AMPMODU HV100 印刷电路板插座的外壳由 UL 94V-0 阻燃热塑性制成并带有板支架。这些 AMPMODU HV100 印刷电路板插座提供两种安装高度，使其可用于堆叠应用，并可选择镀锡或镀金触点镀层

X 215297-X 和 X-215307-X 具有 7 mm 的安装高度

X-215299-X 和 X-215309-X 具有 8.5 mm 的安装高度

### 特点和优势

弯曲焊脚可牢固固定在印刷电路板上

UL 94V-0 阻燃热塑性外壳

板支架

各种堆叠高度

1-215307-2中文资料参数规格

技术参数

触点数 24

极性 Female

触点电镀 Gold, Tin

额定电流 3 A

电容 100000 PF

排数 2

方向 Vertical

易燃性等级 UL 94 V-0

针脚数 12

额定电流Max 3A/触头

接触电阻Max 12 mΩ

封装参数

安装方式 Through Hole

封装 -

外形尺寸

长度 30.48 mm

宽度 5.06 mm

高度 7 mm

封装 -

物理参数

外壳颜色 Green

颜色 Green

触点材质 Phosphor Bronze

工作温度 -65℃ ~ 105℃

外壳材质 Polyester

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Industrial, -, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

1-215307-2引脚图与封装图

在线购买1-215307-2

型号： 1-215307-2

制造商： TE Connectivity 泰科

描述：AMP FROM TE CONNECTIVITY 1-215307-2 线至板连接器, 垂直, AMPMODU HV-100系列, 24 触点, 插座, 2.54 mm, 通孔安装, 2 排
