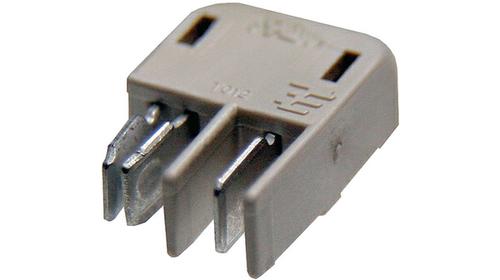

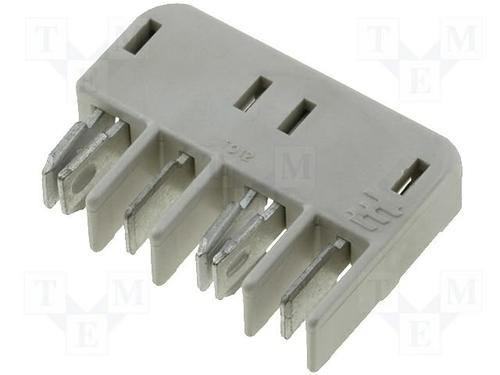

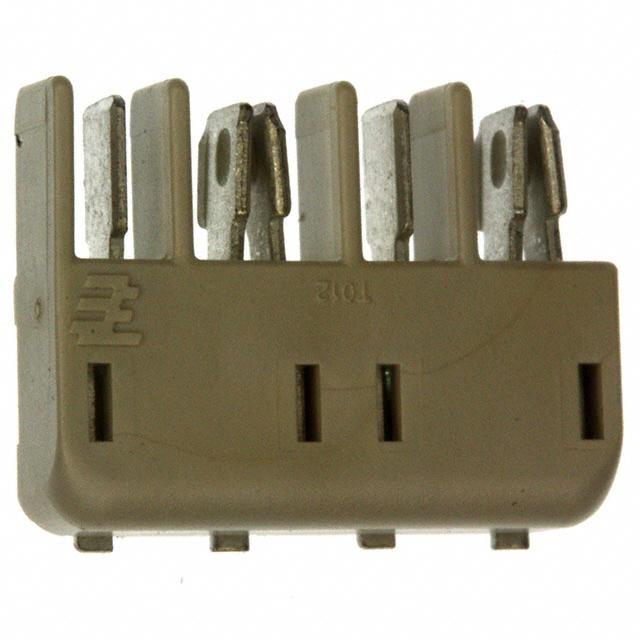

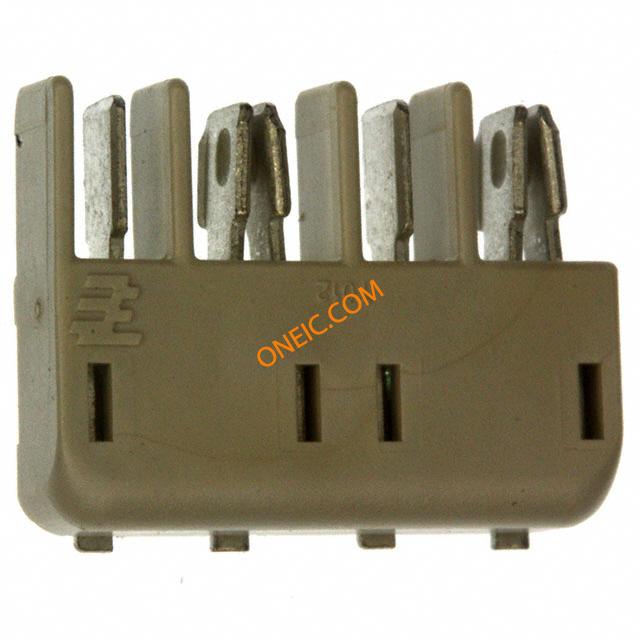

TE CONNECTIVITY 1954289-2 板至板连接, 片式, 4 触点, 插座, 4 mm, 表面安装 , 1 排
板对板

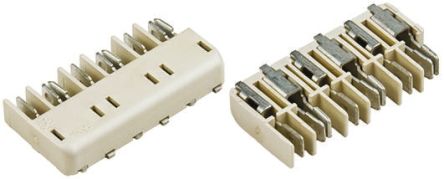

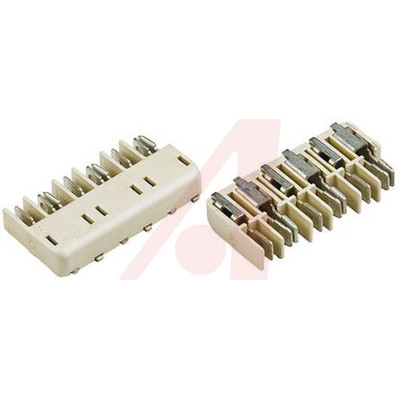

### Hermaphroditic 刀片和插座
Hermaphoroditic 刀片和插座连接器是 SMT 连接器，适用于直插式板对板应用。 应用包括：LED 照明控制、LED 照明带、立体发光字
连接器可单独使用
单部件库存，每个置于印刷电路板上
连接器可水平、垂直结合和解开
连接器可进行 90° 到 180° 铰接
薄型扁平表面与 SMT 和回流处理兼容
圆角可减少遮蔽
备用 SMT 垫
焊接垫足迹，与 Tyco Electronics SMT Poke-In LED 连接器兼容
触点数 4
极性 Female
触点电镀 Tin
额定电压AC 90.0 V
额定电流 6 A
排数 1
方向 Right Angle
易燃性等级 UL 94 V-0
针脚数 4
额定电流Max 6A/触头
额定电压 125VAC, 125VDC
安装方式 Surface Mount
引脚数 4
封装 -

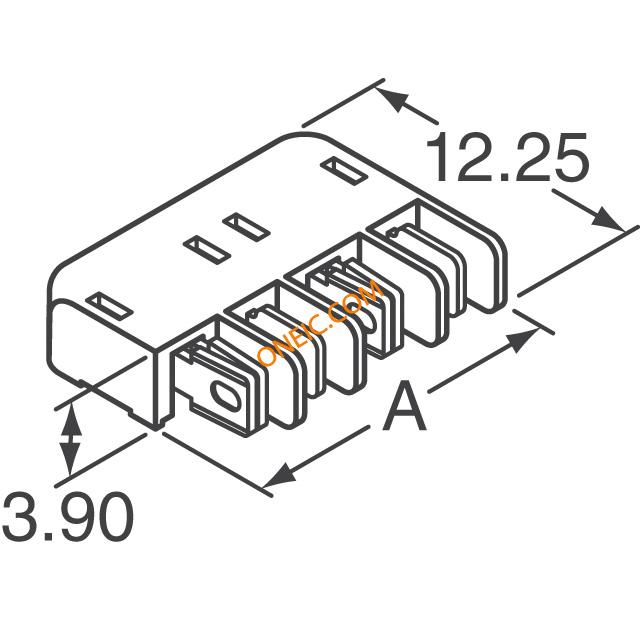

长度 15.9 mm
宽度 19.75 mm
高度 3.9 mm
封装 -
外壳颜色 Natural
颜色 White
触点材质 Copper Alloy
材质 Thermoplastic
工作温度 -40℃ ~ 105℃
产品生命周期 Active
包装方式 Tray
制造应用 Commercial, LED Lighting
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
HTS代码 8536694040
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
1954289-2 TE Connectivity 泰科 | 当前型号 | 当前型号 |
1-1954289-2 泰科 | 功能相似 | 1954289-2和1-1954289-2的区别 |
