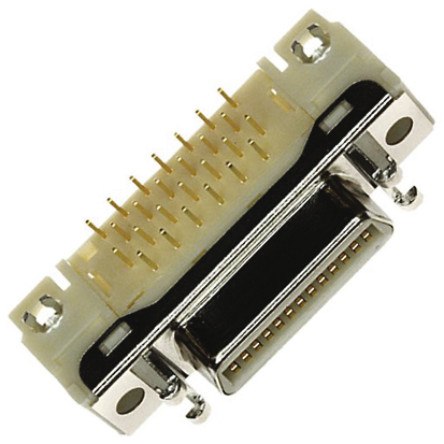

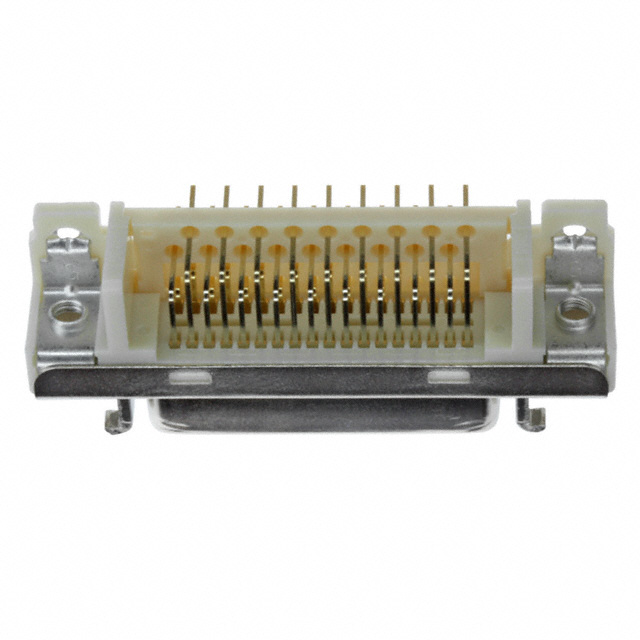

3M 10236-55G3PC 连接器, PCB, 触点数:36
90° 面板安装印刷电路板输入/输出插座
这些 102 系列小型 D 带状 MDR 板装屏蔽式插座具有 0.050 英寸节距。 这些 102 系列小型 D 带状 MDR 板装屏蔽式插座包括接口闩锁,稳定性更高。 有关这些 102 系列小型 D 带状 MDR 板装屏蔽式插座的主体/绝缘材料和安装变化,请参见下文。
与电缆安装焊接插头(系列库存号515-7460)接合
极佳的 EMI/ESD 保护
印刷电路板安装直角插座,通过螺钉或接地锁固定
面板通过公制或 UNC 螺纹固定
102xx-5### 注
擦拭区镀金的厚度由制造商部件号决定,以 PL 结尾的部件号具有 0.2μm,以 PE 结尾的部件号具有 0.5μm,以 PC 结尾的部件号具有 0.76μm。
触点数 36
极性 Female
触点电镀 Gold over Nickel, Gold
额定电流 1 A
绝缘电阻 500 MΩ
排数 2
易燃性等级 UL 94 V-0
针脚数 36
额定电流Max 1 A
工作温度Max 105 ℃
工作温度Min -55 ℃
安装方式 Through Hole
引脚间距 1.27 mm
长度 43.5 mm
宽度 16.7 mm
高度 9.4 mm
引脚间距 1.27 mm
外壳颜色 Beige
触点材质 Copper Alloy
工作温度 -55℃ ~ 105℃
外壳材质 Plastic
产品生命周期 Active
包装方式 Tray
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
10236-55G3PC 3M | 当前型号 | 当前型号 |
10236-55G3VC 3M | 功能相似 | 10236-55G3PC和10236-55G3VC的区别 |
