10226-0210EC

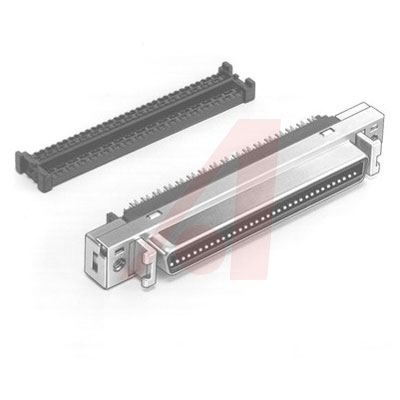

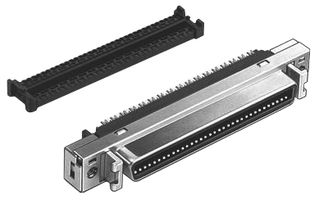

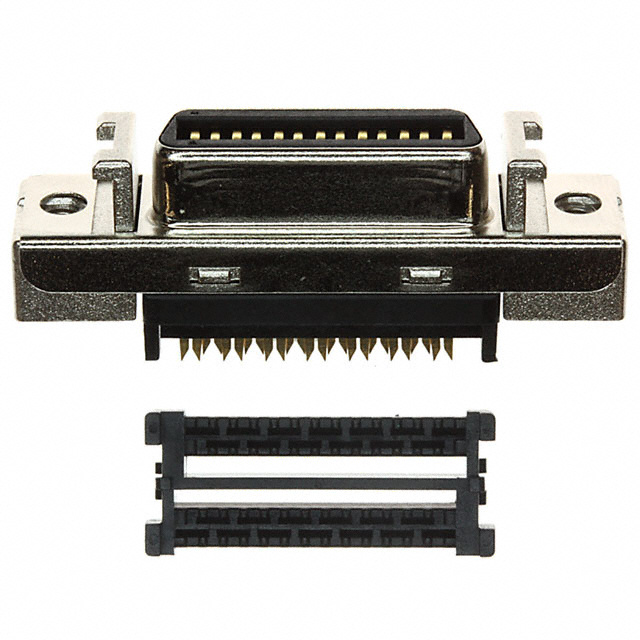

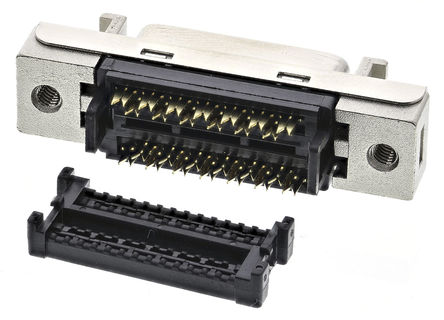

MDR IDC 装有电线的面板安装插座屏蔽式连接器这些 3M 小型 D 带状 MDR IDC 装有电线的面板安装插座屏蔽式连接器可与扁平、屏蔽式扁平或双绞线电缆一起使用。 这些 IDC 装有电线的面板安装插座的接口闩锁设计提供到其配接连接器的稳定连接。 与 101XX-6000 插头配接，请参见库存号 163-3285（典型）。 与 101XX-3000 插头配接，请参见库存号 515-7476（典型）。 102xx-0210E**C**：触点区域 0.76μm 镀金，尾线区域镀薄金 102xx-0210E**L**：触点区域 0.2μm 镀金，尾线区域镀薄金 ### 小型三角带 MDR带长寿命预载带状触点的电缆安装插头和印刷电路板安装插座 用于电缆安装的指状可松脱的封闭底壳 插头可以连接散线或 IDC 电缆。 请参见库存号 515-7460 或库存号 163-3285 和范围。 为 1.27mm 节距的高密度输入/输出应用而设计的小型三角带 MDR系统。 所有的产品都遵循以下规格，例外项在下面有标注。 |   ---|--- 主体材料： | 玻璃填充聚酯 PBT 易燃性： | UL94V-0 触点材料/电镀 |   铍铜合金 | 电镀 II 级插座 | 0.76μm 金 电缆插头 | 0.76μm 金 ’D’ 连接器 | 0.76μm 金 板上安装插座 | 0.3μm 金   |   磷青铜 |   III 级插座 | 0.38μm 金 II 级管座 | 0.76μm 金 III 级管座 | 0.38μm 金 转换连接器 | 镀锡   |   绝缘电阻： | 500 V 直流条件下最小 1´109 欧姆 额定电流： | 1A（管座 2A） 耐受电压 | 1000V 有效值 温度范围： | -55°C 至 +105°C   |   性能水平： |   II 级 | 200 次接合 III 级 | 50 次接合 **注意**："D" 型连接器包括钢壳。 用于 III 级管座的止动锁含有尼龙。 |

MDR IDC 装有电线的面板安装插座屏蔽式

这些 小型 D 带状 MDR IDC 装有电线的面板安装插座屏蔽式连接器可与扁平、屏蔽式扁平或双绞线电缆一起使用。 这些 IDC 装有电线的面板安装插座的接口闩锁设计提供到其配接连接器的稳定连接。

与 101XX-6000 插头配接，请参见库存号 163-3285（典型）。

与 101XX-3000 插头配接，请参见库存号 515-7476（典型）。

.

*C**：触点区域 0.76μm 镀金，尾线区域镀薄金

.

*L**：触点区域 0.2μm 镀金，尾线区域镀薄金

### 小型三角带 MDR

电缆安装插头和印刷电路板安装插座，带预加载带状触点，具有长使用寿命

手指易松脱闩锁底壳，用于电缆安装应用

为 1.27mm 节距的高密度输入/输出应用而设计的小型三角带 MDR系统。
