10150-52E2PC

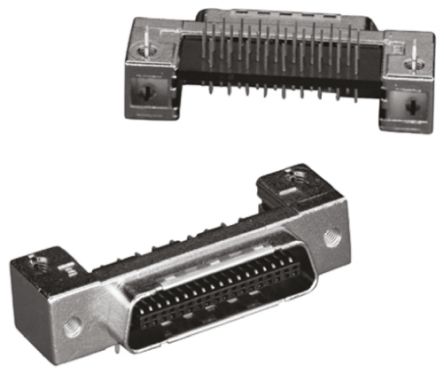

10150-52E2PC图片1
10150-52E2PC图片2
10150-52E2PC图片3
10150-52E2PC图片4
10150-52E2PC图片5
10150-52E2PC图片6
10150-52E2PC图片7
10150-52E2PC概述

90° 面板安装印刷电路板插头 MDR这些 3M 101 系列小型 D 带状 MDR 板装屏蔽式插头具有 0.050 英寸 1.27 mm 节距。 这些 101 系列微型 D 带状 MDR 板装屏蔽式插头的主体材料是镀镍锌合金。 101xx-**7**xxx:反向 D-sub 101xx-xx**1**x:M2.5 面板和螺钉锁 101xx-xx**4**x:#4-40 UNC 面板和螺钉锁 101xx-xx**B**x:M2.5 面板 + 接地锁类型 1 3.8 mm 101xx-xx**E**x:#4-40 UNC 面板 + 接地锁类型 1 3.8 mm 101xx-xxx**2**:3.9 mm 长焊接尾线 101xx-xxxx**PC**:接触区域具有 0.76 μm 的镀金,焊接尾线镀有薄金 101xx-xxxx**PL**:接触区域具有 0.2 μm 的镀金,焊接尾线镀有薄金,带润滑剂处理 ### 注101 系列插头与 102 系列插座配用,请参见用于板到板应用的典型库存号:749-4890、499-9752。 ### 小型三角带 MDR带长寿命预载带状触点的电缆安装插头和印刷电路板安装插座 用于电缆安装的指状可松脱的封闭底壳 插头可以连接散线或 IDC 电缆。 请参见库存号 515-7460 或库存号 163-3285 和范围。 为 1.27mm 节距的高密度输入/输出应用而设计的小型三角带 MDR系统。 所有的产品都遵循以下规格,例外项在下面有标注。 |   ---|--- 主体材料: | 玻璃填充聚酯 PBT 易燃性: | UL94V-0 触点材料/电镀 |   铍铜合金 | 电镀 II 级插座 | 0.76μm 金 电缆插头 | 0.76μm 金 ’D’ 连接器 | 0.76μm 金 板上安装插座 | 0.3μm 金   |   磷青铜 |   III 级插座 | 0.38μm 金 II 级管座 | 0.76μm 金 III 级管座 | 0.38μm 金 转换连接器 | 镀锡   |   绝缘电阻: | 500 V 直流条件下最小 1´109 欧姆 额定电流: | 1A(管座 2A) 耐受电压 | 1000V 有效值 温度范围: | -55°C 至 +105°C   |   性能水平: |   II 级 | 200 次接合 III 级 | 50 次接合 **注意**:"D" 型连接器包括钢壳。 用于 III 级管座的止动锁含有尼龙。 |

金属主体 90° 面板安装印刷电路板插头 MDR

这些 101 系列小型 D 带状 MDR 板装屏蔽式插头具有 0.050 英寸 1.27 mm 节距。 这些 101 系列微型 D 带状 MDR 板装屏蔽式插头的主体材料是镀镍锌合金。

101xx-
.
*7**xxx:反向 D-sub
101xx-xx
.
*1**x:M2.5 面板和螺钉锁
101xx-xx
.
*4**x:#4-40 UNC 面板和螺钉锁
101xx-xx
.
*B**x:M2.5 面板 + 接地锁类型 1 3.8 mm
101xx-xx
.
*E**x:#4-40 UNC 面板 + 接地锁类型 1 3.8 mm
101xx-xxx
.
*2**:3.9 mm 长焊接尾线
101xx-xxxx
.
*PC**:接触区域具有 0.76 μm 的镀金,焊接尾线镀有薄金
101xx-xxxx
.
*PL**:接触区域具有 0.2 μm 的镀金,焊接尾线镀有薄金,带润滑剂处理

### 注

101 系列插头与 102 系列插座配用,请参见用于板到板应用的典型库存号:749-4890、499-9752。

10150-52E2PC中文资料参数规格
技术参数

触点数 50

极性 Male

触点电镀 Gold

额定电流 1 A

绝缘电阻 500 MΩ

排数 2

易燃性等级 UL 94 V-0

针脚数 50

额定电流Max 1 A

工作温度Max 85 ℃

工作温度Min -20 ℃

封装参数

安装方式 Through Hole

引脚间距 1.27 mm

外形尺寸

长度 52.4 mm

宽度 16.5 mm

高度 9.7 mm

引脚间距 1.27 mm

物理参数

外壳颜色 Black

触点材质 Copper Alloy

工作温度 -20℃ ~ 85℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

在线购买10150-52E2PC
型号: 10150-52E2PC
制造商: 3M
描述:90° 面板安装印刷电路板插头 MDR 这些 3M 101 系列小型 D 带状 MDR 板装屏蔽式插头具有 0.050 英寸 1.27 mm 节距。 这些 101 系列微型 D 带状 MDR 板装屏蔽式插头的主体材料是镀镍锌合金。 101xx-**7**xxx:反向 D-sub 101xx-xx**1**x:M2.5 面板和螺钉锁 101xx-xx**4**x:#4-40 UNC 面板和螺钉锁 101xx-xx**B**x:M2.5 面板 + 接地锁类型 1 3.8 mm 101xx-xx**E**x:#4-40 UNC 面板 + 接地锁类型 1 3.8 mm 101xx-xxx**2**:3.9 mm 长焊接尾线 101xx-xxxx**PC**:接触区域具有 0.76 μm 的镀金,焊接尾线镀有薄金 101xx-xxxx**PL**:接触区域具有 0.2 μm 的镀金,焊接尾线镀有薄金,带润滑剂处理 ### 注 101 系列插头与 102 系列插座配用,请参见用于板到板应用的典型库存号:749-4890、499-9752。 ### 小型三角带 MDR 带长寿命预载带状触点的电缆安装插头和印刷电路板安装插座 用于电缆安装的指状可松脱的封闭底壳 插头可以连接散线或 IDC 电缆。 请参见库存号 515-7460 或库存号 163-3285 和范围。 为 1.27mm 节距的高密度输入/输出应用而设计的小型三角带 MDR系统。 所有的产品都遵循以下规格,例外项在下面有标注。 |   ---|--- 主体材料: | 玻璃填充聚酯 PBT 易燃性: | UL94V-0 触点材料/电镀 |   铍铜合金 | 电镀 II 级插座 | 0.76μm 金 电缆插头 | 0.76μm 金 ’D’ 连接器 | 0.76μm 金 板上安装插座 | 0.3μm 金   |   磷青铜 |   III 级插座 | 0.38μm 金 II 级管座 | 0.76μm 金 III 级管座 | 0.38μm 金 转换连接器 | 镀锡   |   绝缘电阻: | 500 V 直流条件下最小 1´109 欧姆 额定电流: | 1A(管座 2A) 耐受电压 | 1000V 有效值 温度范围: | -55°C 至 +105°C   |   性能水平: |   II 级 | 200 次接合 III 级 |
替代型号10150-52E2PC
型号/品牌 代替类型 替代型号对比

10150-52E2VC

3M

完全替代

10150-52E2VC和10150-52E2VC的区别
