10220-0210EC概述

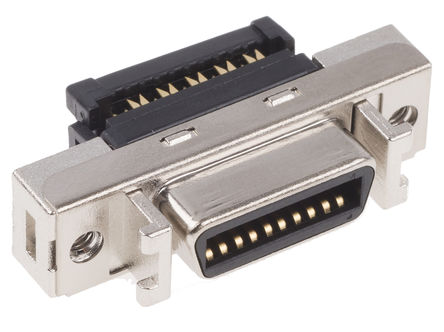

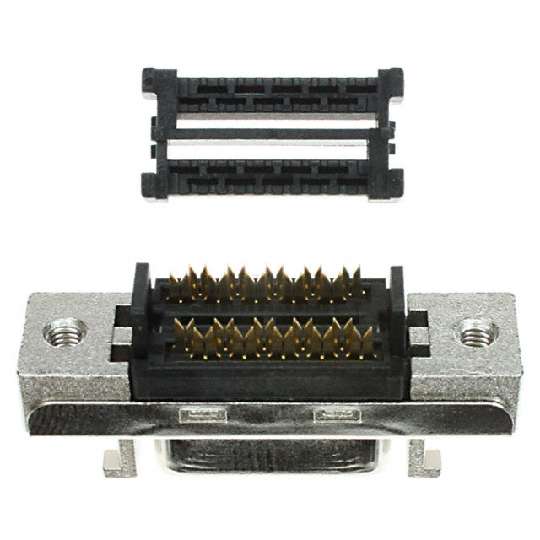

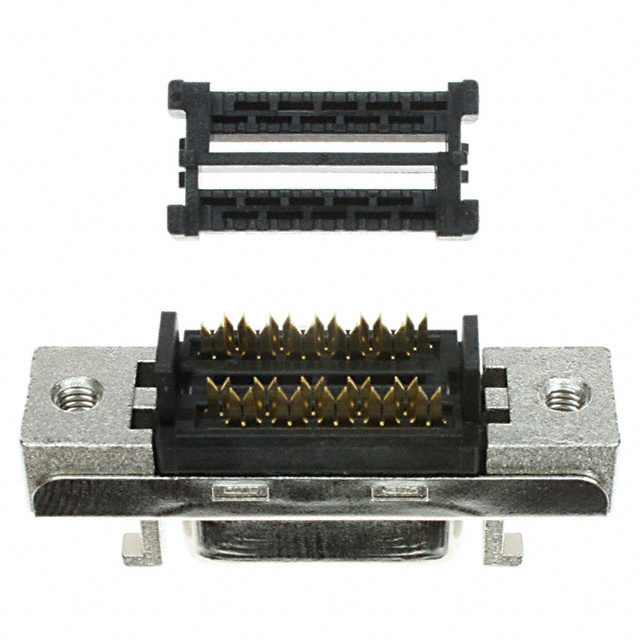

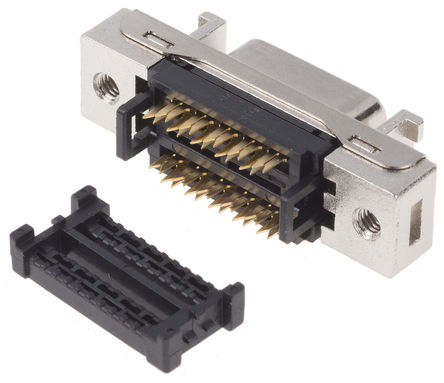

3M 10220-0210EC 连接器, MDR, 母, 20路
MDR IDC 装有电线的面板安装插座屏蔽式
这些 小型 D 带状 MDR IDC 装有电线的面板安装插座屏蔽式连接器可与扁平、屏蔽式扁平或双绞线电缆一起使用。 这些 IDC 装有电线的面板安装插座的接口闩锁设计提供到其配接连接器的稳定连接。
与 101XX-6000 插头配接，请参见库存号 163-3285（典型）。
与 101XX-3000 插头配接，请参见库存号 515-7476（典型）。
102xx-0210E- .
- *C**：触点区域 0.76μm 镀金，尾线区域镀薄金
- .
- *L**：触点区域 0.2μm 镀金，尾线区域镀薄金
10220-0210EC中文资料参数规格
技术参数
触点数 20
极性 Female
触点电镀 Gold
额定电流 1 A
绝缘电阻 100 MΩ
排数 2
易燃性等级 UL 94 V-0
针脚数 20
额定电流Max 1 A
工作温度Max 85 ℃
工作温度Min -20 ℃
封装参数
安装方式 Panel
引脚间距 1.27 mm
外形尺寸
长度 33.4 mm
宽度 12.7 mm
高度 9.1 mm
引脚间距 1.27 mm
物理参数
外壳颜色 Black
触点材质 Beryllium Copper
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Bulk
制造应用 Communications & Networking, Computers & Computer Peripherals, Defence, Military & Aerospace, 计算机和计算机周边, 军用与航空, 国防, 通信与网络
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
军工级 Yes
海关信息
ECCN代码 EAR99
