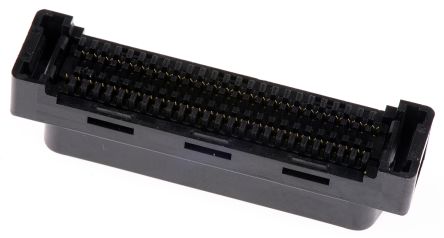

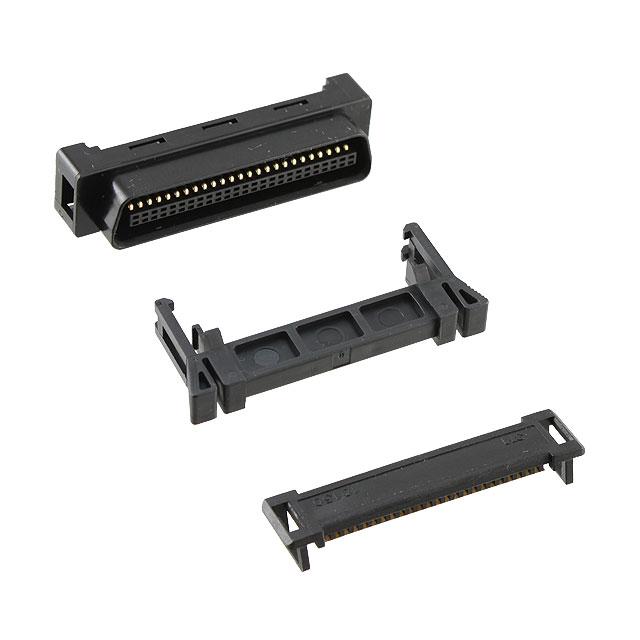

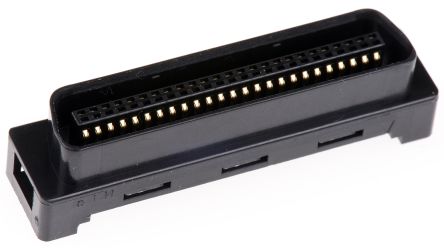

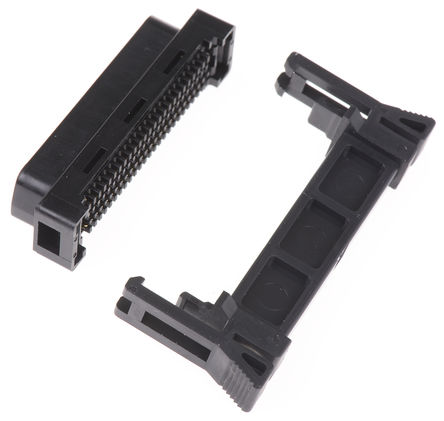

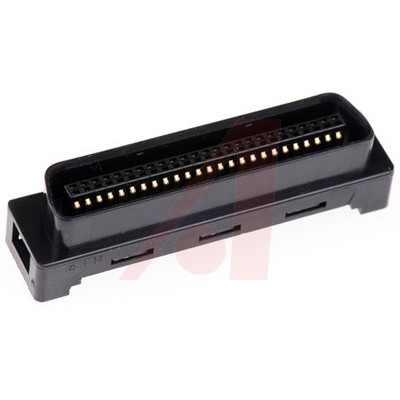

10150-8000EE

IDC 电线安装插头 MDR 无屏蔽此系列的 101 系列小型 D 带状 MDR 连接器是 .050" IDC 电线固定非屏蔽式插头。 101 系列微型 D 带状 MDR 连接器、.050" IDC 电线安装插头的设计提供块端接，用于单独芯线、叠加式触点，提供接口闩锁，用于连接稳定性。 这些 101 系列 MDR 电线安装插头可接受 30 AWG 实心 .025" 节距扁平电缆。101xx-8**0**xx：带应力消除 101xx-8xxx**EE**：IDC 镀有 0.76 μm 的薄金，接触区域镀金 ### 注与 102 系列插座配用，请参见所有典型库存号：770-9032、499-9803、770-9120、770-9186。 ### 小型三角带 MDR带长寿命预载带状触点的电缆安装插头和印刷电路板安装插座 用于电缆安装的指状可松脱的封闭底壳 插头可以连接散线或 IDC 电缆。 请参见库存号 515-7460 或库存号 163-3285 和范围。 为 1.27mm 节距的高密度输入/输出应用而设计的小型三角带 MDR系统。 所有的产品都遵循以下规格，例外项在下面有标注。 |   ---|--- 主体材料： | 玻璃填充聚酯 PBT 易燃性： | UL94V-0 触点材料/电镀 |   铍铜合金 | 电镀 II 级插座 | 0.76μm 金 电缆插头 | 0.76μm 金 ’D’ 连接器 | 0.76μm 金 板上安装插座 | 0.3μm 金   |   磷青铜 |   III 级插座 | 0.38μm 金 II 级管座 | 0.76μm 金 III 级管座 | 0.38μm 金 转换连接器 | 镀锡   |   绝缘电阻： | 500 V 直流条件下最小 1´109 欧姆 额定电流： | 1A（管座 2A） 耐受电压 | 1000V 有效值 温度范围： | -55°C 至 +105°C   |   性能水平： |   II 级 | 200 次接合 III 级 | 50 次接合 **注意**："D" 型连接器包括钢壳。 用于 III 级管座的止动锁含有尼龙。 |

IDC 电线安装插头 MDR 无屏蔽

此系列的 101 系列小型 D 带状 MDR 是 .050" IDC 电线固定非屏蔽式插头。 101 系列微型 D 带状 MDR 连接器、.050" IDC 电线安装插头的设计提供块端接，用于单独芯线、叠加式触点，提供接口闩锁，用于连接稳定性。 这些 101 系列 MDR 电线安装插头可接受 30 AWG 实心 .025" 节距扁平电缆。

.

*0**xx：带应力消除

.

*EE**：IDC 镀有 0.76 μm 的薄金，接触区域镀金

### 注

与 102 系列插座配用，请参见所有典型库存号：770-9032、499-9803、770-9120、770-9186。
