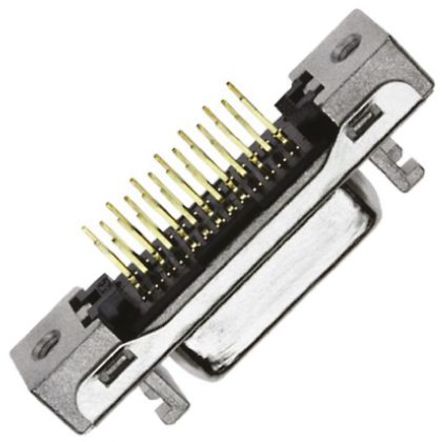

10236-6202PC

102 系列，带螺钉锁这些 3M 小型 D 带状 MDR 102系列印刷电路板屏蔽式插座具有 M2.5 或 M2.6 锁定螺纹。 这些 MDR 102 系列印刷电路板屏蔽式插座的设计包含闩锁接口，以实现连接器稳定。与 101XX-6000 插头配接，请参见库存号 163-3285（典型）。 与 101XX-3000 插头配接，请参见库存号 515-7476（典型）。 **N**102xx-xxxxxx：高温 PCT 绝缘体 x102xx-xx**0**xxx：M2.6 面板和螺钉锁 x102xx-xx**1**xxx：M2.5 面板和螺钉锁 x102xx-xxxxP**C**：触点区域镀金 0.76μm，尾线区域镀薄金 x102xx-xxxxP**L**：触点区域镀金** **0.2μm，尾线区域镀薄金，带润滑剂处理 ### 注所述的节距指的是 PC 尾线。### 小型三角带 MDR带长寿命预载带状触点的电缆安装插头和印刷电路板安装插座 用于电缆安装的指状可松脱的封闭底壳 插头可以连接散线或 IDC 电缆。 请参见库存号 515-7460 或库存号 163-3285 和范围。 为 1.27mm 节距的高密度输入/输出应用而设计的小型三角带 MDR系统。 所有的产品都遵循以下规格，例外项在下面有标注。 |   ---|--- 主体材料： | 玻璃填充聚酯 PBT 易燃性： | UL94V-0 触点材料/电镀 |   铍铜合金 | 电镀 II 级插座 | 0.76μm 金 电缆插头 | 0.76μm 金 ’D’ 连接器 | 0.76μm 金 板上安装插座 | 0.3μm 金   |   磷青铜 |   III 级插座 | 0.38μm 金 II 级管座 | 0.76μm 金 III 级管座 | 0.38μm 金 转换连接器 | 镀锡   |   绝缘电阻： | 500 V 直流条件下最小 1´109 欧姆 额定电流： | 1A（管座 2A） 耐受电压 | 1000V 有效值 温度范围： | -55°C 至 +105°C   |   性能水平： |   II 级 | 200 次接合 III 级 | 50 次接合 **注意**："D" 型连接器包括钢壳。 用于 III 级管座的止动锁含有尼龙。 |

直向面板安装通孔插座 102 系列，带螺钉锁

这些 小型 D 带状 MDR 102系列印刷电路板屏蔽式插座具有 M2.5 或 M2.6 锁定螺纹。 这些 MDR 102 系列印刷电路板屏蔽式插座的设计包含闩锁接口，以实现稳定。

与 101XX-6000 插头配接，请参见库存号 163-3285（典型）。

与 101XX-3000 插头配接，请参见库存号 515-7476（典型）。

**N**102xx-xxxxxx：高温 PCT 绝缘体

.

*0**xxx：M2.6 面板和螺钉锁

.

*1**xxx：M2.5 面板和螺钉锁

.

*C**：触点区域镀金 0.76μm，尾线区域镀薄金

.

*L**：触点区域镀金** **0.2μm，尾线区域镀薄金，带润滑剂处理

### 注

所述的节距指的是 PC 尾线。

### 小型三角带 MDR

电缆安装插头和印刷电路板安装插座，带预加载带状触点，具有长使用寿命

手指易松脱闩锁底壳，用于电缆安装应用

为 1.27mm 节距的高密度输入/输出应用而设计的小型三角带 MDR系统。
