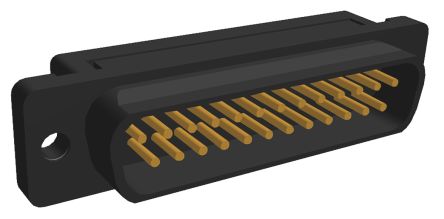

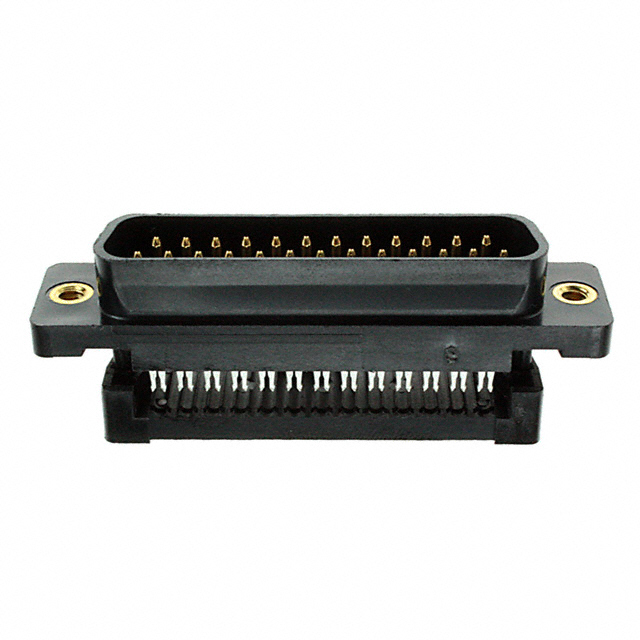

AMPLIMITE D-Sub 带状电缆连接器，HDF-20 系列，薄型，IDC，全塑AMPLIMITE HDF-20 系列薄型 IDC 全塑 D-Sub 连接器，可用于圆形导线扁平带状电缆。 这些 AMPLIMITE HDF-20 系列 IDC 全塑 D-Sub 带状电缆连接器具有预安装黑色 94V-0 等级热塑性外壳和盖，带 3.05mm 标准安装孔，已预载双工电镀磷青铜触点，触点可在 1.27 mm 中心接受 28 AWG 和 26 AWG 实心和绞合圆形导线扁平带状电缆。 这些 AMPLIMITE HDF-20 系列 D-Sub 带状电缆连接器可与 HD-20 板载和 HDE 全塑 D-Sub 电缆连接器配用。 关于可选的应力消除装置，请参见典型库存号 409-3387 和 409-3422。 关于螺钉锁和螺钉，请参见典型库存号 680-9358、717-4473 和 680-9351。还可以安装在面板上的塑料体、安装电缆的 D 型连接器插头和插座 高度 18.56mm，宽度 12.6mm 库存号 798-1511 具有螺纹插件 #4-40 ### D 型附件 - TE Connectivity
AMPLIMITE D-Sub 带状电缆，HDF-20 系列，薄型，IDC，全塑
AMPLIMITE HDF-20 系列薄型 IDC 全塑 D-Sub 连接器，可用于圆形导线扁平带状电缆。 这些 AMPLIMITE HDF-20 系列 IDC 全塑 D-Sub 带状电缆连接器具有预安装黑色 94V-0 等级热塑性外壳和盖，带 3.05mm 标准安装孔，已预载双工电镀磷青铜触点，触点可在 1.27 mm 中心接受 28 AWG 和 26 AWG 实心和绞合圆形导线扁平带状电缆。 这些 AMPLIMITE HDF-20 系列 D-Sub 带状电缆连接器可与 HD-20 板载和 HDE 全塑 D-Sub 电缆连接器配用。
关于可选的应力消除装置，请参见典型库存号 409-3387 和 409-3422。
关于螺钉锁和螺钉，请参见典型库存号 680-9358、717-4473 和 680-9351。
还可以安装在面板上的塑料体、安装电缆的 D 型连接器插头和插座
高度 18.56mm，宽度 12.6mm
库存号 798-1511 具有螺纹插件 #4-40
### D 型附件 -
触点数 25
极性 Male
触点电镀 Tin over Nickel
额定电流 1.25 A
排数 2
易燃性等级 UL 94 V-0
针脚数 25
安装方式 Through Hole
引脚间距 2.77 mm
长度 2.09 in
宽度 12.6 mm
高度 18.57 mm
引脚间距 2.77 mm
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 105℃
外壳材质 Thermoplastic
产品生命周期 Active
包装方式 Tube
制造应用 Signal
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
ECCN代码 EAR99
HTS代码 8536694040
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
1658611-2 TE Connectivity 泰科 | 当前型号 | 当前型号 |
MH10577 Multicomp | 功能相似 | 1658611-2和MH10577的区别 |
MH10553 Multicomp | 功能相似 | 1658611-2和MH10553的区别 |
747053-2 泰科 | 功能相似 | 1658611-2和747053-2的区别 |
