1688379概述

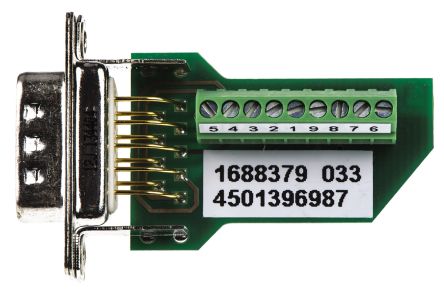

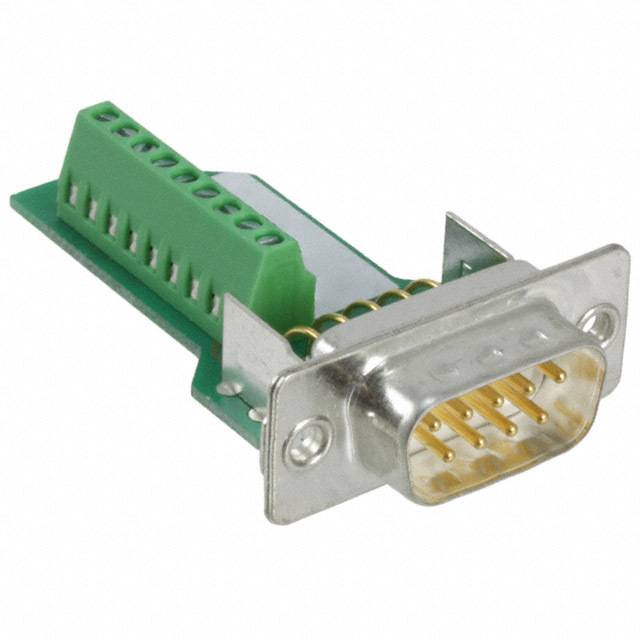

Phoenix Variosub 可重新接线 D-Sub 连接器一系列可重新接线插头连接器,专门设计用于工业环境的数据技术 连接器,适用于需要高温或机械应力的高度保护 推拉式锁定机制 触点插件包含一个传统的 D-Sub 连接器,可配对到包含螺钉接线端子的印刷电路板上,易于使用和重复使用 高达 IP67 保护等级和可选的 EMC 保护 Mating cycles | ≥200 ---|--- Max Amperage | 1A Operating Voltage | 63V Contact Material | Cu Alloy Insulation Resistance | ≥5000MΩ Connection Capacity solid/strand | 0.14-0.50mm/26-20 AWG Temperature Range | -20 to +70°C Cable diameter | 0.14 - 0.50 mm Cross References --- Phoenix Part Number | Stock No. VS-09-BU-DSUB/9-MPT-0,5 | 493-2248 VS-15-BU-DSUB/15-MPT-0,5 | 493-2282 VS-25-BU-DSUB/25-MPT-0,5 | 493-2327 VS-09-ST-DSUB/9-MPT-0,5 | 493-2254 VS-15-ST-DSUB/15-MPT-0,5 | 493-2298 VS-25-ST-DSUB/25-MPT-0,5 | 493-2333

Variosub 可重新接线 D-Sub

一系列可重新接线插头连接器,专门设计用于工业环境的数据技术

连接器,适用于需要高温或机械应力的高度保护

推拉式锁定机制

触点插件包含一个传统的 D-Sub 连接器,可配对到包含螺钉接线端子的印刷电路板上,易于使用和重复使用

高达 IP67 保护等级和可选的 EMC 保护

Mating cycles | ≥200

---|---

Max Amperage | 1A

Operating Voltage | 63V

Contact Material | Cu Alloy

Insulation Resistance | ≥5000MΩ

Connection Capacity solid/strand | 0.14-0.50mm/26-20 AWG

Temperature Range | -20 to +70°C

Cable diameter | 0.14 - 0.50 mm

Cross References

---

Phoenix Part Number | Stock No.

VS-09-BU-DSUB/9-MPT-0,5 | 493-2248

VS-15-BU-DSUB/15-MPT-0,5 | 493-2282

VS-25-BU-DSUB/25-MPT-0,5 | 493-2327

VS-09-ST-DSUB/9-MPT-0,5 | 493-2254

VS-15-ST-DSUB/15-MPT-0,5 | 493-2298

VS-25-ST-DSUB/25-MPT-0,5 | 493-2333

1688379中文资料参数规格
技术参数

触点数 9

极性 Male

触点电镀 Gold

额定电流 5 A

排数 2

易燃性等级 UL 94 V-0

针脚数 9

额定电流Max 5 A

工作温度Max 80 ℃

工作温度Min -20 ℃

额定电压Max 60 V

额定电压 60 V

封装参数

安装方式 Through Hole

外形尺寸

长度 31 mm

宽度 12.6 mm

高度 12.6 mm

物理参数

触点材质 Copper Alloy

工作温度 -20℃ ~ 80℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536694030

数据手册
